DATENBLATT

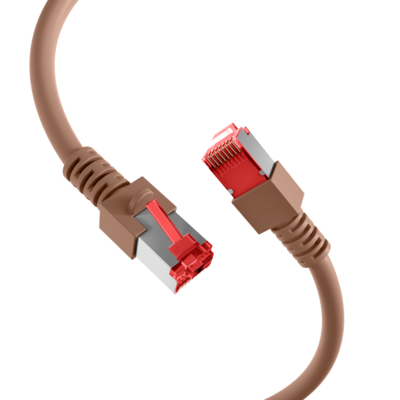

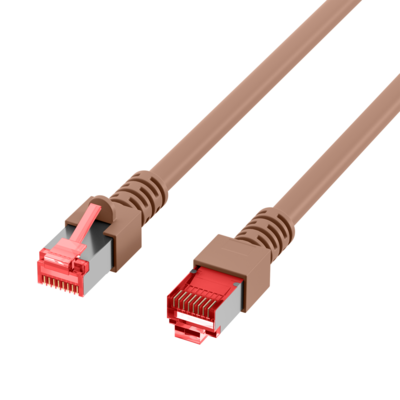

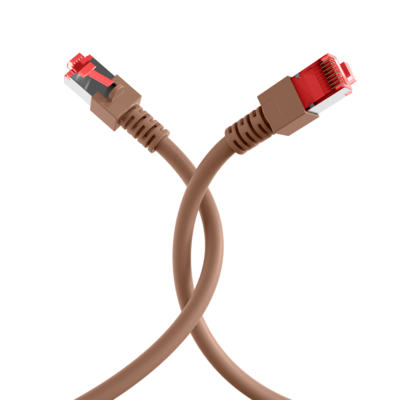

RJ45 Patchkabel Cat.6 S/FTP LSZH braun 0,5m
RJ45 Patchkabel Cat.6 S/FTP LSZH
Das Cat.6 Patchkabel hat vergoldete Kontakte und erfüllt die Anforderungen für 5Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
DATENBLATT
RJ45 Patchkabel Cat.6 S/FTP LSZH braun 0,5m
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und besitzt einen Längenaufdruck
Die Belegung der RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Passend für den Temperaturbereich 0 – 60 C.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der
strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 250
MHz wird dabei erzielt.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| AWG-Querschnitt | 27/7 |
| Ausführung flammwidrig | Ja |
| Ausführung | Geschirmt |
| Längenaufdruck | Ja |
| Mantel-Farbe | braun |
| Kabeltyp | S/FTP |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Farbe der Knickschutztülle | braun |
| Kontakte | Vergoldet |
| Belegung | nach TIA/EIA 568B |
| Steckertyp | RJ45 Standard |
| Einsatzgebiet | Industrial Ethernet |
| Knickschutztülle | angespritzt |
| (Halogenfrei) | Ja |
| Kategorie | 6 |
| Biegeradius | >31 mm |
| Schirmkontaktierung | Punktueller Schirmkontakt |
| Steckzyklen | ≥750 |
| Leitermaterial | Kupfer |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Kabelkonstruktion | 4x2 |
| Raucharm | Ja |
| Mantelmaterial | LSZH |
| Silikonfrei | Ja |
| Außendurchmesser des Kabels | 6,2 mm |
| Halogen frei | Ja |
| Temperaturbereich | 0 – 60 C |
| Temperaturbereich (Betrieb) | -20 – 75 C |
| Temperaturbereich (Lagerung) | -20 – 60 C |
| Temperaturbereich (Installation) | -20 – 60 C |
| Isolationswiderstand | 10 MΩ |
| NVP-Wert | -% |
| Schleifenwiderstand | 370 Ω/km |
| Kontaktwiderstand | 30 mΩ |
| Leiterwiderstand DC | 185 Ω/km |
| Strombelastbarkeit | max. 1 A |
| Widerstandsunsymmetrie | 5% |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Bandbreite | 250MHz |
