DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex grau 1,5m

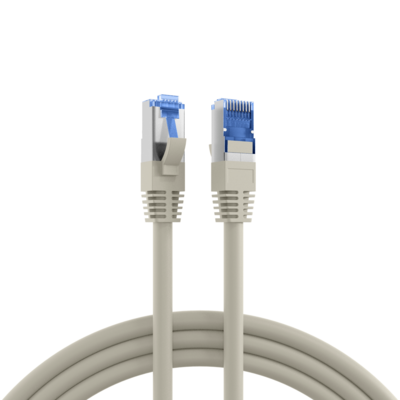

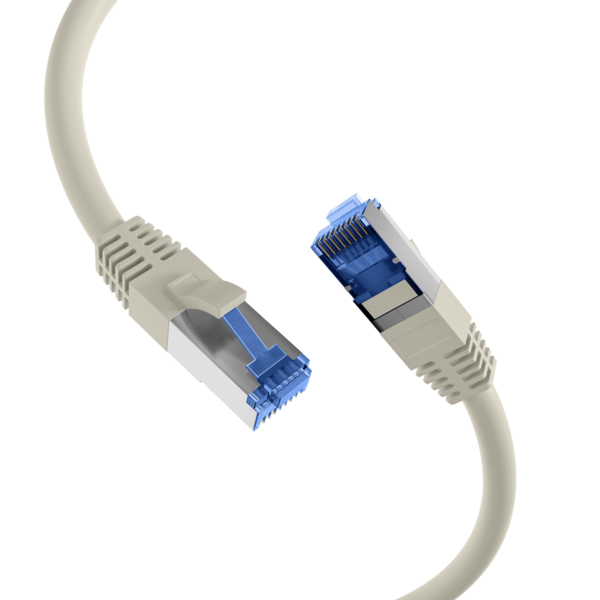

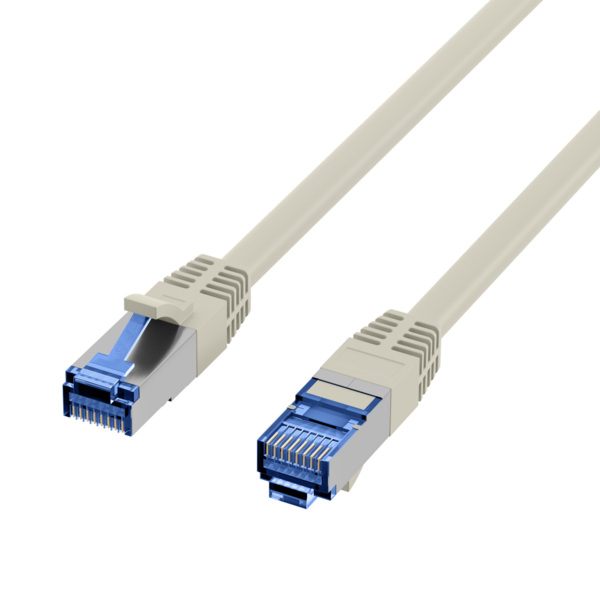

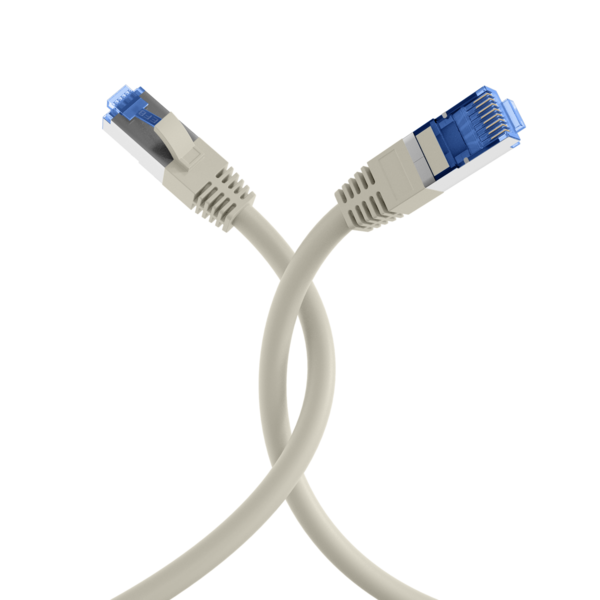

RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex
Das Cat.6A (IEC) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (IEC)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex grau 1,5m
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem TPE/LSZH Material und besitzt einen
Längenaufdruck auf der Tülle. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach
Die Belegung der blauen RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Geeignet für den erweiterten
Temperaturbereich -20 – 75 C.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für den Einsatz in der strukturierten
Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich beträgt 500 MHz.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| Ausführung flammwidrig | Ja |
| Längenaufdruck | Ja |
| AWG-Querschnitt | 26/7 |
| Ausführung | Geschirmt |
| Biegeradius | >32,5 mm |
| Steckertyp | RJ45 Standard blau |
| Kabeltyp | S/FTP |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Farbe der Knickschutztülle | grau |
| Belegung | nach TIA/EIA 568B |
| Einsatzgebiet | Industrial Ethernet |
| Mantel-Farbe | grau |
| Kontakte | Vergoldet µ" Vergoldet |
| Kategorie | 6A (IEC) |
| Knickschutztülle | angespritzt |
| (Halogenfrei) | Ja |
| Schirmkontaktierung | 360 Schirmbefestigung |
| Steckzyklen | ≥750 |
| Rohkabel | Cat.7 |
| Leitermaterial | Kupfer |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Kabelkonstruktion | 4x2 |
| Ölbeständig | Nein |
| Silikonfrei | Ja |
| Mantelmaterial | TPE/LSZH |
| Außendurchmesser des Kabels | 6,5 mm |
| Ozon beständig | Nein |
| Chemisch beständig | Nein |
| Temperaturbereich | -20 – 75 C |
| Widerstandsunsymmetrie | 2% |
| NVP-Wert | 0% |
| Schleifenwiderstand | 284 Ω/km |
| Leiterwiderstand DC | 142 Ω/km |
| Kontaktwiderstand | 30 mΩ |
| Strombelastbarkeit | max. 1 A |
| Isolationswiderstand | 100 MΩ |
| Impedanz | 100 ±25 Ω |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Übertragung | 10Gbit |
| Bandbreite | 500MHz |
General data
Mechanical characteristics
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex grau 1,5m
Cable construction
Kabelaufbau
Cable sheath
Kabelmantel
Cat.6A Patchcord SUPERFLEX S/FTP
Kabelaufdruck
Environmental conditions
Electrical characteristics
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex grau 1,5m
Elektrische Eigenschaften
Übertragungstechnische Eigenschaften
Standards, approvals, certifications
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
RJ45 Patchkabel Cat.6A S/FTP TPE
0,15m
RJ45 Patchkabel Cat.6A S/FTP TPE
0,25m
