DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex grün 0,5m

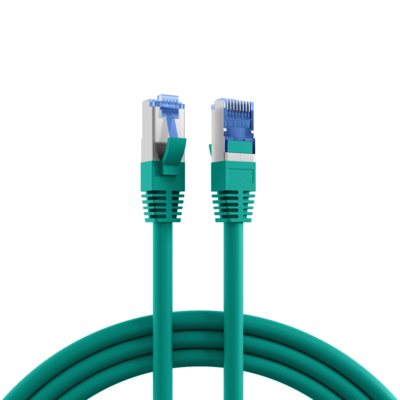

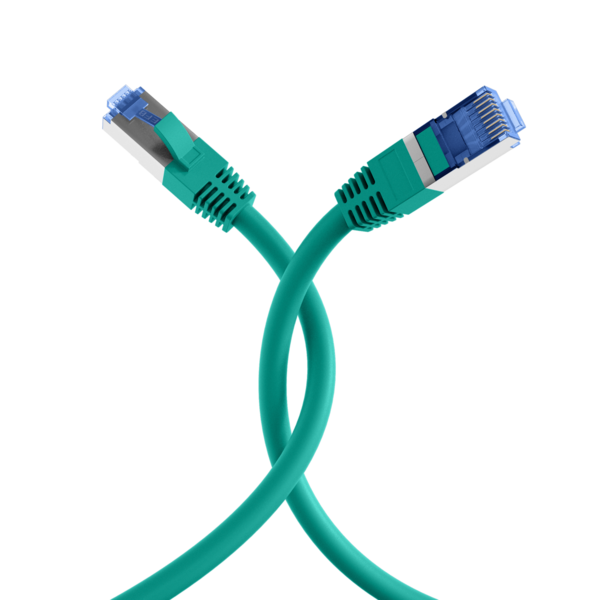

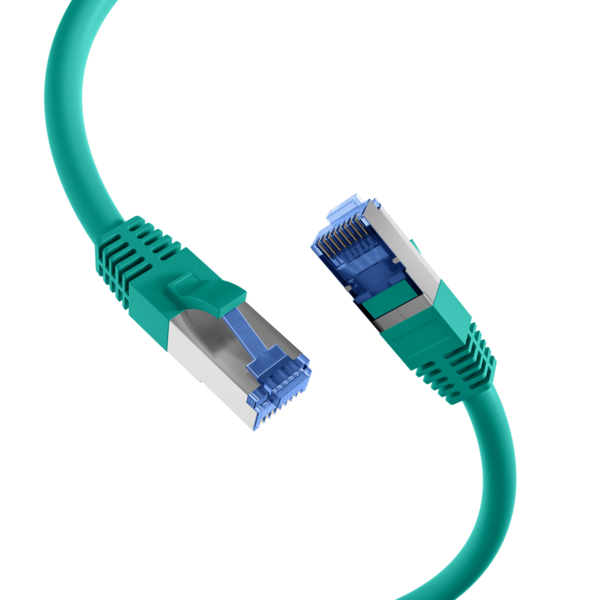

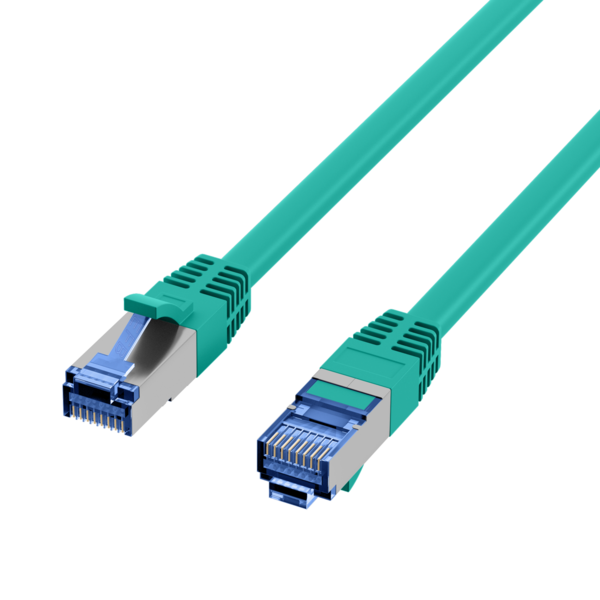

RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex
Das Cat.6A (IEC) Patchkabel hat vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (IEC)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex grün 0,5m
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem TPE/LSZH Material und besitzt einen
Längenaufdruck auf der Tülle. Darüber hinaus bietet das Kabel die Option zur Stromversorgung durch PoE nach
Die Belegung der blauen RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Passend für den erweiterten
Temperaturbereich -20 – 75 C.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten
Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird damit
ermöglicht.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| Ausführung flammwidrig | Ja |
| Längenaufdruck | Ja |
| AWG-Querschnitt | 26/7 |
| Ausführung | Geschirmt |
| Biegeradius | >32,5 mm |
| Farbe der Knickschutztülle | grün |
| Steckertyp | RJ45 Standard blau |
| Kabeltyp | S/FTP |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Belegung | nach TIA/EIA 568B |
| Mantel-Farbe | grün |
| Einsatzgebiet | Industrial Ethernet |
| Kontakte | Vergoldet µ" Vergoldet |
| Kategorie | 6A (IEC) |
| Knickschutztülle | angespritzt |
| (Halogenfrei) | Ja |
| Schirmkontaktierung | 360 Schirmbefestigung |
| Steckzyklen | ≥750 |
| Rohkabel | Cat.7 |
| Leitermaterial | Kupfer |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Kabelkonstruktion | 4x2 |
| Ölbeständig | Nein |
| Silikonfrei | Ja |
| Mantelmaterial | TPE/LSZH |
| Außendurchmesser des Kabels | 6,5 mm |
| Ozon beständig | Nein |
| Chemisch beständig | Nein |
| Temperaturbereich | -20 – 75 C |
| Widerstandsunsymmetrie | 2% |
| NVP-Wert | 0% |
| Schleifenwiderstand | 284 Ω/km |
| Leiterwiderstand DC | 142 Ω/km |
| Kontaktwiderstand | 30 mΩ |
| Strombelastbarkeit | max. 1 A |
| Isolationswiderstand | 100 MΩ |
| Impedanz | 100 ±25 Ω |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Übertragung | 10Gbit |
| Bandbreite | 500MHz |
General data
Mechanical characteristics
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex grün 0,5m
Cable construction
Kabelaufbau
Cable sheath
Kabelmantel
Environmental conditions
Electrical characteristics
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex grün 0,5m
Elektrische Eigenschaften
Übertragungstechnische Eigenschaften
Standards, approvals, certifications
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
RJ45 Patchkabel Cat.6A S/FTP TPE
0,15m
RJ45 Patchkabel Cat.6A S/FTP TPE
0,25m
