DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex schwarz 30m

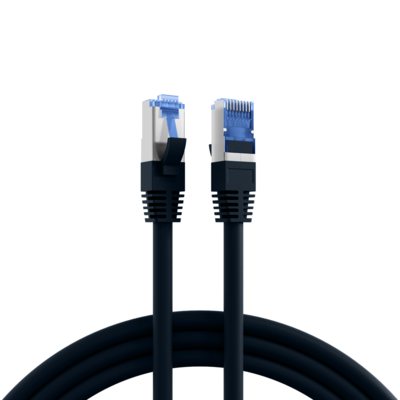

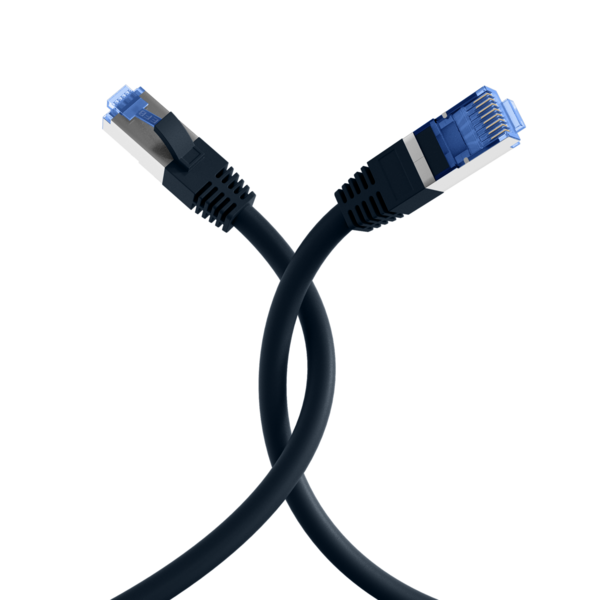

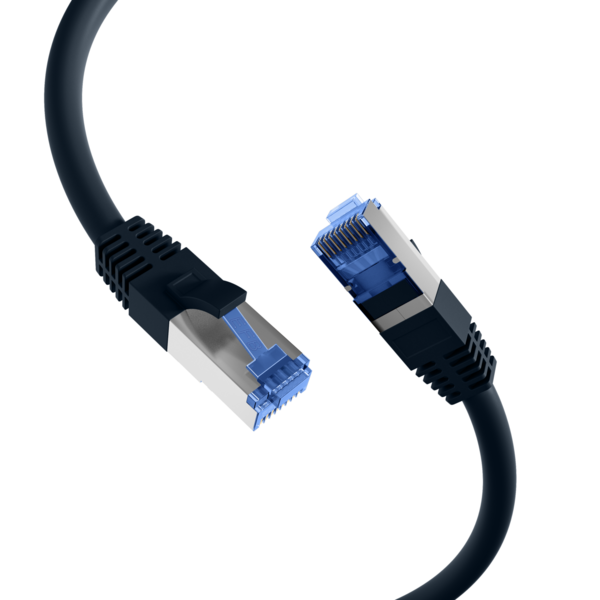

RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel superflex
Das Cat.6A (IEC) Patchkabel besitzt vergoldete Kontakte und ermöglicht als Übertragungsstandard 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (IEC)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex schwarz 30m
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem TPE/LSZH Material und hat einen Längenaufdruck
Die Belegung der blauen RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Passend für den erweiterten
Temperaturbereich -20 – 75 C.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der
strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von bis zu 500 MHz
wird dadurch erzielt.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| Ausführung flammwidrig | Ja |
| Längenaufdruck | Ja |
| AWG-Querschnitt | 26/7 |
| Ausführung | Geschirmt |
| Mantel-Farbe | schwarz |
| Biegeradius | >32,5 mm |
| Steckertyp | RJ45 Standard blau |
| Kabeltyp | S/FTP |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Belegung | nach TIA/EIA 568B |
| Einsatzgebiet | Industrial Ethernet |
| Kontakte | Vergoldet µ" Vergoldet |
| Kategorie | 6A (IEC) |
| Knickschutztülle | angespritzt |
| (Halogenfrei) | Ja |
| Farbe der Knickschutztülle | schwarz |
| Schirmkontaktierung | 360 Schirmbefestigung |
| Steckzyklen | ≥750 |
| Rohkabel | Cat.7 |
| Leitermaterial | Kupfer |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Kabelkonstruktion | 4x2 |
| Ölbeständig | Nein |
| Silikonfrei | Ja |
| Mantelmaterial | TPE/LSZH |
| Außendurchmesser des Kabels | 6,5 mm |
| Ozon beständig | Nein |
| Chemisch beständig | Nein |
| Temperaturbereich | -20 – 75 C |
| NVP-Wert | 0 |
| Widerstandsunsymmetrie | 2% |
| Schleifenwiderstand | 284 Ω/km |
| Leiterwiderstand DC | 142 Ω/km |
| Kontaktwiderstand | 30 mΩ |
| Strombelastbarkeit | max. 1 A |
| Isolationswiderstand | 100 MΩ |
| Impedanz | 100 ±25 Ω |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Übertragung | 10Gbit |
| Bandbreite | 500MHz |
General data
Mechanical characteristics
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex schwarz 30m
Cable construction
Kabelaufbau
Cable sheath
Kabelmantel
Environmental conditions
Electrical characteristics
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex schwarz 30m
Elektrische Eigenschaften
Übertragungstechnische Eigenschaften
Standards, approvals, certifications
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
RJ45 Patchkabel Cat.6A S/FTP TPE
0,15m
RJ45 Patchkabel Cat.6A S/FTP TPE
0,25m
RJ45 Patchkabel Cat.6A S/FTP TPE
0,5m
RJ45 Patchkabel Cat.6A S/FTP TPE
1m
RJ45 Patchkabel Cat.6A S/FTP TPE
1,5m
RJ45 Patchkabel Cat.6A S/FTP TPE
2m
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP TPE Cat.7 Rohkabel su-
perflex schwarz 30m
RJ45 Patchkabel Cat.6A S/FTP TPE
3m
RJ45 Patchkabel Cat.6A S/FTP TPE
5m
RJ45 Patchkabel Cat.6A S/FTP TPE
7,5m
RJ45 Patchkabel Cat.6A S/FTP TPE
10m
RJ45 Patchkabel Cat.6A S/FTP TPE
15m
RJ45 Patchkabel Cat.6A S/FTP TPE
20m
RJ45 Patchkabel Cat.6A S/FTP TPE
25m
RJ45 Patchkabel Cat.6A S/FTP TPE
30m
