Beschreibung: (Nr.:76660X | InLine® I/O-Karten ):
- Kompakter M.2 zu 2x RS-232 Konverter für serielle Anwendungen
- PCIe 2.0 Schnittstelle (5 GT/s) für zuverlässige und schnelle Datenübertragung
- Integrierter ASIX AX99100 Controller mit Unterstützung für 16C950 UART-Kompatibilität
- Zwei DB9-9pol serielle Schnittstellen für industrielle und serielle Kommunikationsanwendungen
- Onboard LED-Indikator zur Anzeige der Betriebsaktivität
- Kein zusätzlicher Treiber erforderlich

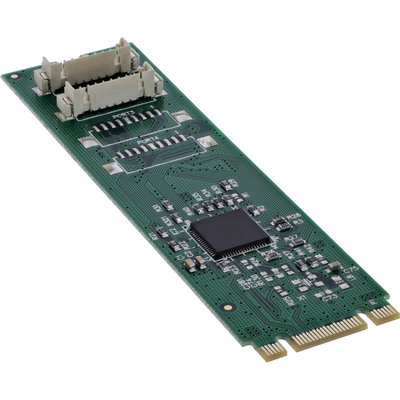

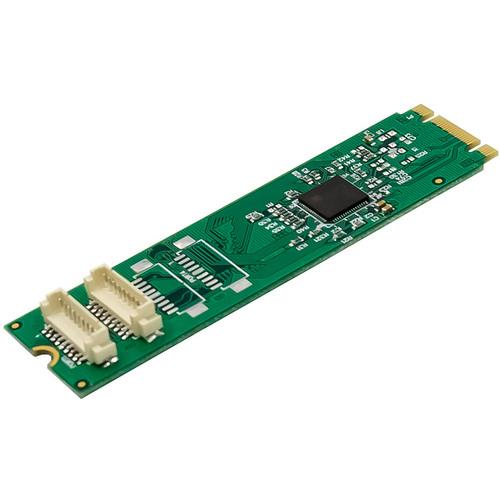

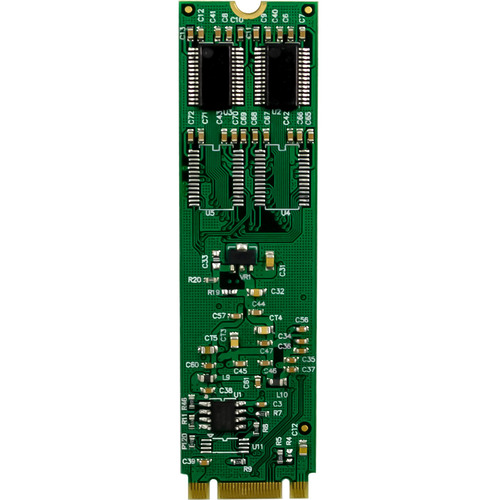

Die InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker bietet eine kompakte und leistungsstarke Lösung zur Erweiterung eines Systems um zwei serielle RS-232 DB9-Schnittstellen. Der Adapter nutzt eine PCIe 2.0 Schnittstelle (5 GT/s) und integriert den ASIX AX99100 Controller, der mit 16C950 UART kompatibel ist, um eine zuverlässige und flexible serielle Kommunikation zu ermöglichen. Mit einer maximalen Übertragungsrate von bis zu 1 Mb/s eignet sich die Karte ideal für industrielle Anwendungen, Embedded-Systeme und serielle Steuergeräte. Die automatische Erkennung der Lane-Konfiguration sorgt für eine nahtlose Systemintegration. Die Stromversorgung erfolgt direkt über den M.2-Steckplatz (3,3 V), wodurch kein zusätzlicher Stromanschluss erforderlich ist. Zwei Low-Profile Slotbleche sind im Lieferumfang enthalten, um die Karte flexibel in verschiedenen Gehäusen zu nutzen. Technische Daten: - Bus Typ & PCIe: M.2 PCIe End-Point Controller (Single-lane, PCIe 2.0 5 GT/s)
- Anschluss – Schnittstellen:
- 1 x 59-Pin M.2 Slot (B+M Key)
- 2 x serielle RS-232 DB9 Stecker (9-polig)
- Controller/Chipsatz: ASIX AX99100
- Serielle Schnittstellen:
- Maximale Übertragungsrate: bis zu 1 Mb/s
- Datenbits: 5, 6, 7, 8, 9 Bit
- Flusskontrolle: Keine, Xon/Xoff, RTS/CTS
- Parität: Gerade, ungerade, keine, markiert, leer
- FIFO-Puffer: 256 Byte
- Betriebstemperatur: -40 °C bis +85 °C
- Maße: 22 mm x 80 mm (M.2 Board)
Funktionen: - Automatische Erkennung der Lane-Konfiguration beim Booten
- Onboard LED-Indikator zur Anzeige der Lese-/Schreibaktivität
- Stromversorgung über M.2-Steckplatz (3,3 V)
- Unterstützung von Remote Wakeup, Power-Management und DMA
- Kein zusätzlicher Treiber erforderlich
Systemanforderungen: Hardware: - PC mit einem freien M.2 Slot (B+M Key, der PCIe unterstützt)
- Motherboard mit PCI Express 2.0 oder höher
Betriebssystem-Unterstützung: - Windows: 11, 10, 8.1, 8, 7, Vista, XP
- Linux: ab Kernel 2.6.31
Lieferumfang: - 1 x InLine® Schnittstellenkarte M.2 zu 2x seriell 9pol Stecker
- 2 x Low-Profile Slotbleche
- 1 x High-Profile Slotblech

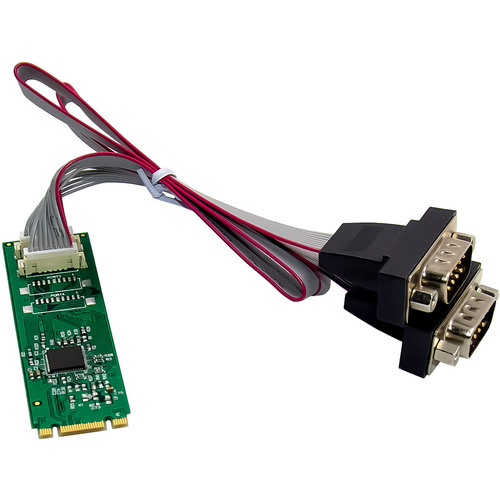

- 2 x DB9-9Pol serielle Kabel (20 cm Länge)
- 4 x Schraube
- 1 x Treiber-CD
- 1 x Bedienungsanleitung (Deutsch/Englisch)
- I/O-Karten / Frontpanel / Slotbleche Typ: I/O-Karten
- Shop - Bestell-Nr: IN76660X
|
