DATENBLATT

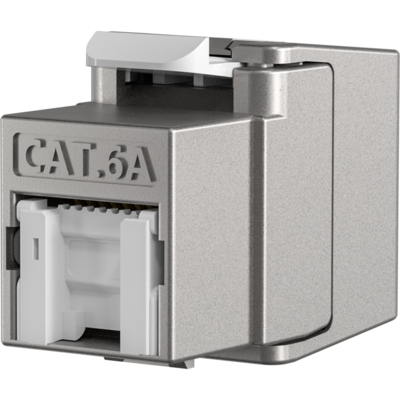

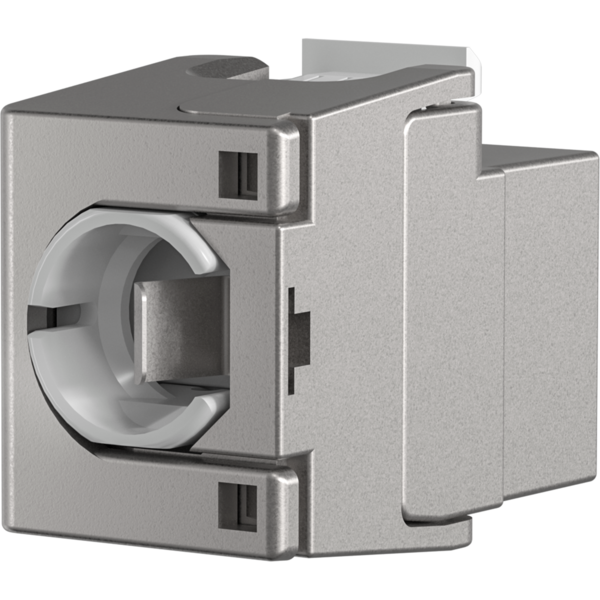

RJ45 Shortbody Keystone STP, Cat.6A 500MHz mit integri-
ertem Shutter
Die hohe Qualität des RJ45 Shortbody Keystone Modules gewährleistet sehr gute Eigenschaften für 10 Gigabit

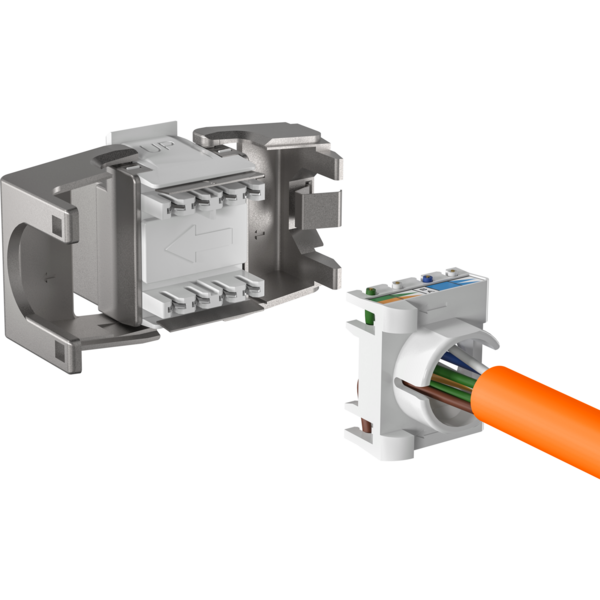

Ethernet Anwendungen. Spezialwerkzeuge werden nicht benötigt. Die Konfektionierung erfolgt schnell und einfach.
Mit dem RJ45 Modul erhalten Sie ein vollgeschirmtes Modul, welches Ihnen für lange Zeit gute Dienste in Ihrer
Netzwerkinstallation bietet. Durch seine kurze Einbautiefe von 30,5mm, ist der Einbau in Unterputzdosen und in
beengten Räumen noch einfacher im Vergleich zu Standard Keystones
Eigenschaften:
Einbautiefe von nur 30,5mm
Kompakter Kabelvorsortierer für AWG22/1 .. AWG26/1
Paar Management gemäß TIA/EIA 568 A/B Farbcodes (Farbcode aufgedruckt am Kabelvorsortierer)
Geeignet für Verteilerpanel und Tragringe mit Keystoneausbruch

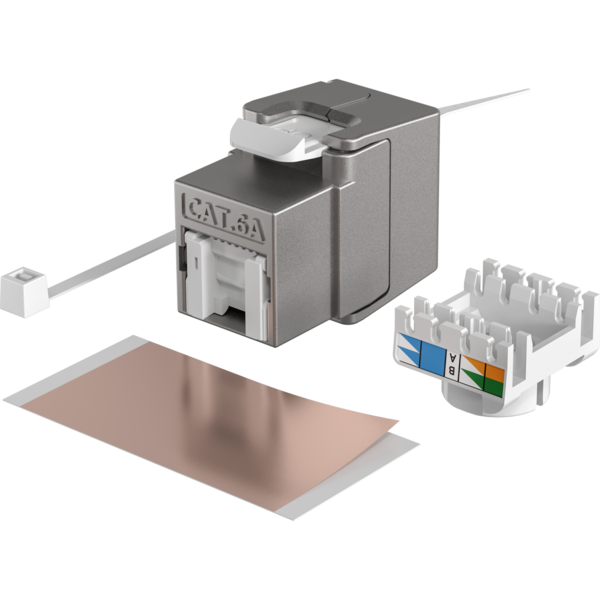

Lieferumfang:
1 x RJ45 Keystone, Montageanleitung (englisch)
Geeignet für Litzenleiter Nein
Steckverbindertyp RJ45 8(8)
AWG-Bereich 26 – 22
DATENBLATT
RJ45 Shortbody Keystone STP, Cat.6A 500MHz mit integri-
ertem Shutter
Ausführung Buchse
Geeignet für Schutzart (IP) IP20
Geeignet für Massivleiter Ja
Geeignet für Flachkabel Nein
Max. Kabeldurchmesser 8,5 mm
Geeignet für Rundkabel Ja
General data
Gehäuse Material Zinkdruckguss
Anschlussart Schneidklemme IDC
Kategorie 6A (TIA)
Spezialwerkzeug notwendig Nein
Mechanical characteristics
Staubschutzkappe Ja, mit integriertem Shutter
Steckkraft 30 N
Kontaktbeschichtung 30 µ"
Steckzyklen 750
Separate Erdungsfahne Nein
Schirmung und Zugentlastung getrennt Ja
360 Schirmkontaktierung Nein
Verriegelungsart Rastverriegelung
Environmental conditions
Temperaturbereich -10 – 60 C
Electrical characteristics
Kontaktwiderstand < 10 mΩ
Isolationswiderstand >500 MΩ
Strombelastbarkeit 1,5 A
ucture du câble
DATENBLATT
RJ45 Shortbody Keystone STP, Cat.6A 500MHz mit integri-
ertem Shutter
Geschirmt Ja
ArtNr. Bezeichnung Farbe
