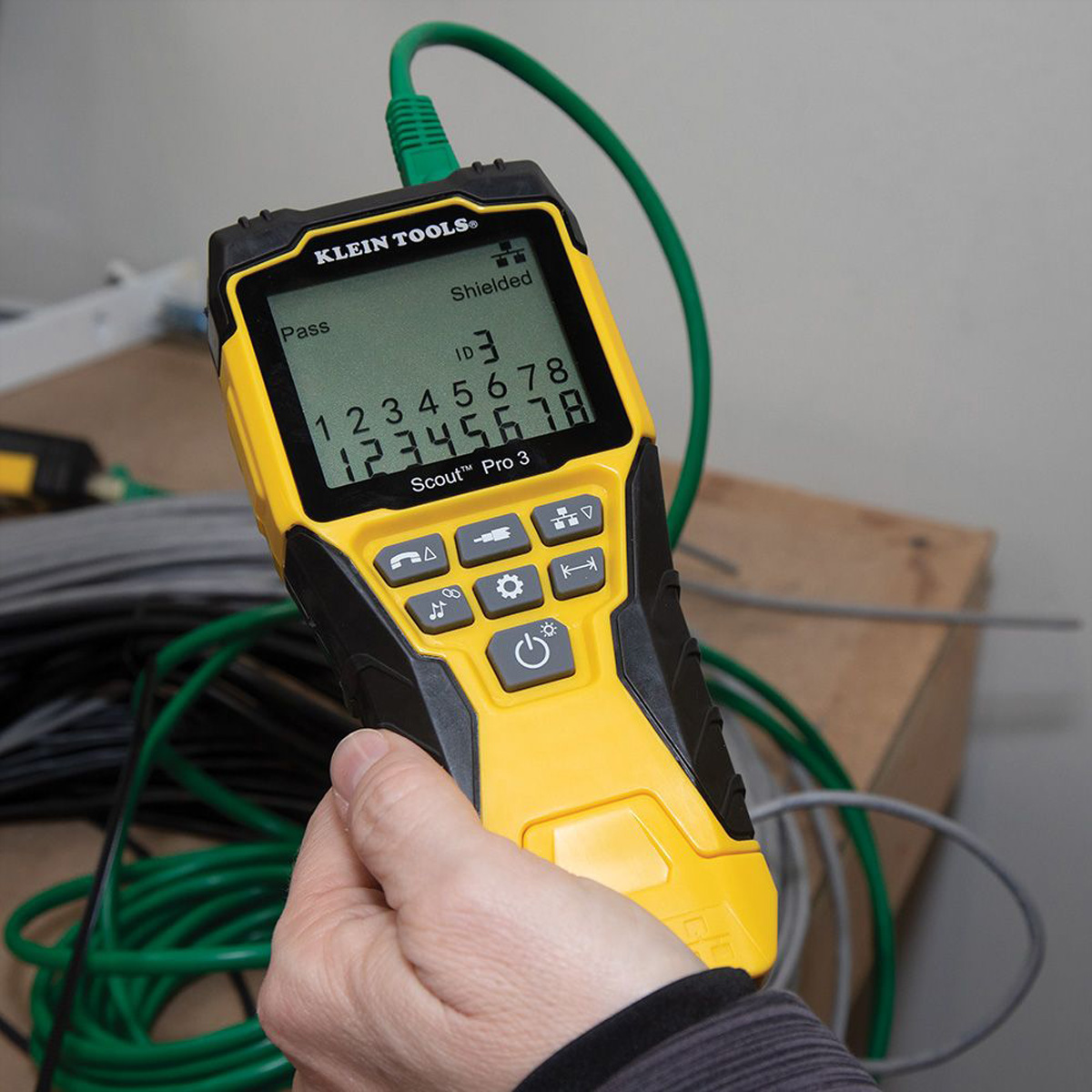

Beschreibung: (Nr.:VDV501-851 | Klein Tools Kabeltester / Netzwerktester):
Vielseitiger Kabeltester für Sprach-, Daten- und Videosysteme, der Koaxial-, Daten- und Telefonkabel ortet und überprüft. Mit den mitgelieferten Remote-Einheiten identifizieren Sie mehrere Kabelverläufe gleichzeitig. Dieses Kit sorgt jederzeit für genaue Kabelinstallationen.- Kabel-Prüfgerät prüft Sprach- (RJ11/12), Daten- (RJ45) und kontaktierte Video-Koaxialkabel (F-Steckverbinder) mit klar definierten Resultaten
- Misst Kabellängen bis 610 m
- Zur Prüfung auf Leitungsunterbrechung, Kurzschluss, Fehlverdrahtung und Split Pairs
- Beleuchtetes LCD-Display zeigt Kabellänge, Leiterzuordnung, Kabel-ID und Testergebnisse an
- Orten von Kabeln, Paar- und Einzelleitern mit dem Mehrfach-Tongenerator (erfordert analoge Sonde Kat. Nr. VDV500-123, separat erhältlich)
- Hub-Blinkmodus zum Identifizieren der Buchsenlage an einem Hub oder Switch
- LanMap™ und CoaxMap™ Remote-Einheiten (jeweils 5) zum Zuordnen und Identifizieren von mehreren Kabelverläufen in einem Schritt
- Mit Spannungswarnung, Schirmungserkennung, automatischer Abschaltung, Anzeige bei niedrigem Batteriestand und einer selbstverstauenden Remote-Einheit
- Automatische Abschaltung zur Verlängerung der Lebensdauer der 9-Volt-Batterie (inbegriffen)
Technische Daten
Anwendung: Kabeltests
Besondere Merkmale: Misst die Kabellänge, LCD mit Hintergrundbeleuchtung, Hub-Blink
Kabeltyp: DATEN:, Geschirmt oder ungeschirmt, CAT3, CAT5E, CAT6, CAT6A, CAT7, CAT8, KOAXIAL: RG59, RG6/6Q
Erkannte Fehler: Leitungsunterbrechung, Kurzschluss, Verdrahtungsfehler
Anschluss- und Adaptertypen: RJ11, RJ12, RJ45, Koaxial mit F-Verbinder
Mehrfach-Tongenerator: Ja (5), Ortungssonde erforderlich (Kat. Nr. VDV500-123), separat erhältlich
Material: Kunststoff und Metall
Unterstützte Remote-Einheiten: 18
Test-n-Map ID Remote-Einheiten: (1) Selbstverstauend
Standort-ID: (5) RJ45-Daten und (5) F-Koaxialstecker Remote-Ortungseinheiten
Gesamtlänge: 17,8 cm
Gesamthöhe: 7,6 cm
Gesamtbreite: 3,2 cm
Gewicht: 0,5 kg WarnhinweiseAlle Anweisungen, Vorsichts- und Warnhinweise, die an den Prüf- und Messgeräten angebracht sind und/oder in ihrer Verpackung mitgeliefert wurden, müssen vor jedem Gebrauch gelesen, verstanden und befolgt werden.
Tragen Sie immer einen zugelassenen Augenschutz.
NICHT an unter Spannung stehenden Stromkreisen verwenden.
Technische Daten:
Angaben ohne Gewähr
|
