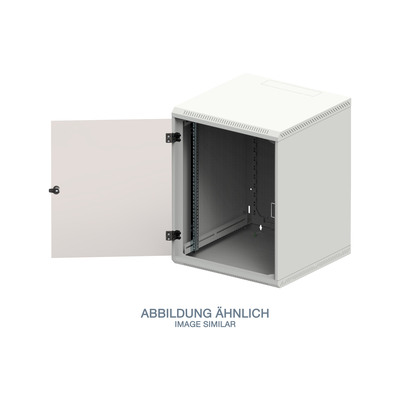

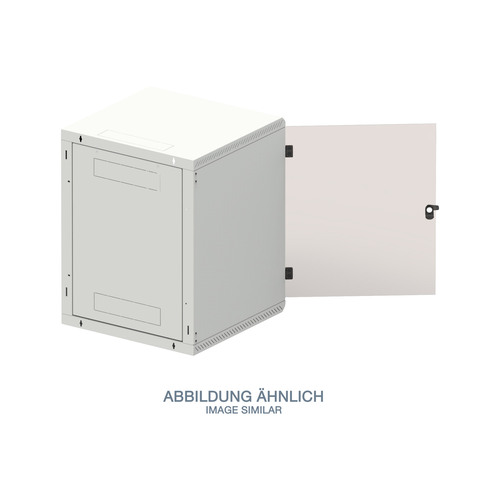

Triton RBA-15-AS6-CAX-A1 19 Wandschrank 15HE, 600x595mm, einteilig, grau

Beschreibung: (Nr.:01915Y | Tritón Wandschränke-RBA Einteilige Wandverteiler ):

Der geschweißte Wandverteiler ist der Klassiker für mittelgroße Installationen. Er hat sich bei tausenden erfolgreichen Installationen bewährt. Das Gehäuse verfügt über eine robuste Schweißkonstruktion. Der Wandverteiler verfügt standardmäßig über eine Vollglastür. Auf Wunsch kann jedoch auch eine Vollblech- oder perforierte Tür geliefert werden. Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 180°. Die Tür kann einfach demontiert werden.

VERSTELLBARE VERTIKALE RASTERSCHIENEN
Das Paar der vertikalen 19-Rasterschienen kann in der Schranktiefe beliebig stufenlos verstellt werden. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement.

HERAUSBRECHBARE VERBLENDUNGEN
Im oberen, unteren und hinteren Teil des Gehäuses befinden sich Kabeleinführungen, die mit herausbrechbaren Verblendungen versehen sind. Bestandteil des Beipacks sind ein Kunststoffrahmen sowie eine Bürstenleiste zum Abdichten der Kabeleinführung gegen Staub.

BESCHREIBUNG, VERWENDUNGSZWECK

• Einteiliger 19-Wandverteiler mit Schutzgrad IP30
• Das Gehäuse wird direkt an der Wand befestigt
• Bestandteil des Verteilers sind zwei verstellbare vertikale Rasterschienen
• Verteilerkonstruktion: kompakte Schweißkonstruktion / Vollglastür mit 4 mm starkem Sicherheitsglas. Auch eine Vollblech- oder perforierte Tür ist möglich
• Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 10 kg
• Die Mindestauftragsdicke beträgt 65 Mikrometer
• Die Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt
• Der Verteilerrahmen sowie alle abnehmbaren Teile sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen
• Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt
• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und Boden

BETRIEBSBEDINGUNGEN
Einsatzbedingungen:

• Büroräume
• Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume)

Er ist zu schützen vor:

• mechanischer Beschädigung
• unsachgemäßer Behandlung
• einer anderen als der für den Verteiler vorgesehenen Verwendung

Unter einer falschen Behandlung versteht man insbesondere:

• Überlastung (Überschreitung der empfohlenen Maximallast)
• Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können
• Eingriffe in die Verteilerkonstruktion und sein Design

MONTAGE DES VERTEILERS

• Das Gehäuse wird mit Schrauben, Dübeln und Unterlegscheiben (im Beipack) an der Wand befestigt. Der Lochabstand für die Aufhängung ist im Verteilerschema mit dem Wert R bezeichnet
• Um die empfohlene zulässige Maximallast zu gewährleisten, muss das Gehäuse an einer Wand mit entsprechender Tragkraft (Ziegel-, Betonwand o. ä.) befestigt und die installierte Last gleichmäßig verteilt werden
• Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste, die Bestandteil des Beipacks ist, abgedichtet werden

UMWELTSCHUTZ

• Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen

• Beipack Inhalt: 2x Türschlüssel, 4x Holzschraube 6x50, 4x Unterlegscheibe 6,6, 4x Dübel 10, 8x Käfigmutter M6, 1x Bürstenleiste
• Material: Sicherheitsglas gehärtet 5 mm, Stahltiefziehblech

• Netzwerk-Infrastruktur Typ: Wandschränke RBA Einteilige Wandverteiler
• Shop - Bestell-Nr: IN01915Y
