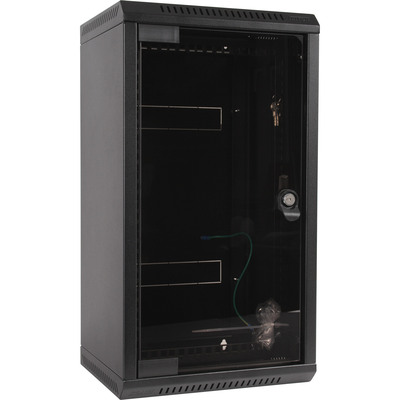

Triton RKA-10-AS5-BAX-X1 10/19 Wandschrank Hybrid, Glastür, T=460mm, schwarz

Triton RKA-10-AS5-BAX-X1 10/19 Wandschrank Hybrid, Glastür, T=460mm, schwarz
Das RKA-Gehäuse verbindet die Installationsmöglichkeit von 10- oder 19-Komponenten. Damit ist der Übergang von einem auf den anderen Standard möglich, ohne dass das Gehäuse und die Verkabelung ausgetauscht werden müssen.

BESCHREIBUNG, VERWENDUNGSZWECK

• 10/19-Wandverteiler mit Schutzgrad IP30
• Das Gehäuse wird direkt an der Wand befestigt

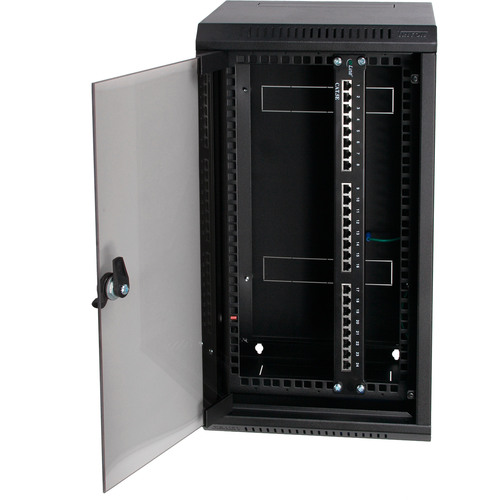

• Bestandteil des Verteilers sind zwei verstellbare vertikale Rasterschienen
• Verteilerkonstruktion: kompakte Schweißkonstruktion / Vollglastür mit 4 mm starkem Sicherheitsglas. Auch eine Vollblech- oder perforierte Tür ist möglich.
• Die zulässige Belastbarkeit der einzelnen Türen betragt max. 10 kg
• Die Mindestauftragsdicke betragt 65 Mikrometer
• Die Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt

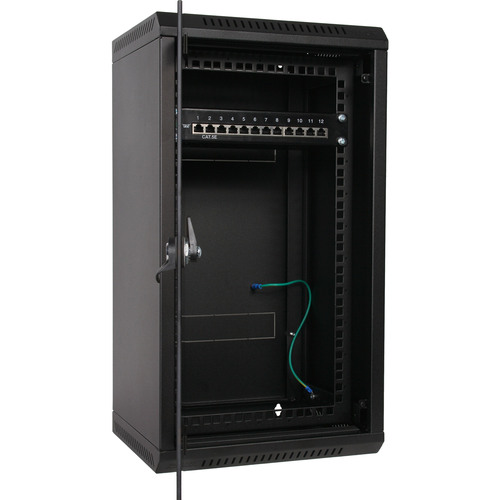

• Der Verteilerrahmen sowie alle abnehmbaren Teile sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen
• In der Seitenwand des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt
• Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und Boden

• Büroräume
• Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. B. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume)

• mechanischer Beschädigung
• unsachgemäßer Behandlung
• einer anderen als der für den Verteiler vorgesehenen Verwendung

• Überlastung (Überschreitung der empfohlenen Maximallast)
• Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können
• Eingriffe in die Verteilerkonstruktion und sein Design

• Das Gehäuse wird mit Schrauben, Dübeln und Unterlegscheiben (im Beipack) an der Wand befestigt. Der Lochabstand für die Aufhängung ist im Verteilerschema mit dem Wert R bezeichnet
• Um die empfohlene zulässige Maximallast zu gewährleisten, muss das Gehäuse an einer Wand mit entsprechender Tragkraft (Ziegel-, Betonwand o. ä.) befestigt und die installierte Last gleichmäßig verteilt werden

• Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen
• Beipack: 2x Schlüssel für die Fronttür, 4x Schrauben 6x50mm, 4x Unterlegscheiben 6,6mm, 4x Dübel 10mm, 8x Käfigmuttern M6
• Abmessungen: Höhe: 570mm, Breite 310mm, Tiefe 460mm
• Türöffnung: Höhe 505mm, Breite 270mm / Bohrlöcher: Höhe 538mm, Breite 212mm
• Kabelöffnungen: 200x40mm
