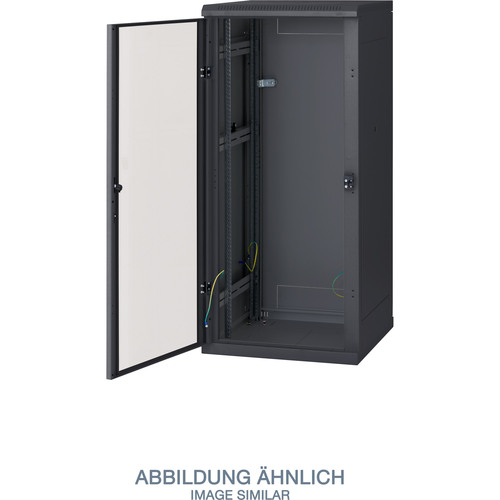

Bestandteil des Verteilers sind 4 verstellbare vertikale Rasterschienen für die Montage der Komponenten (6 in Verteilern, die tiefer als 800mm sind)
Verteilerkonstruktion:
geschweißter Stahlrahmen mit abnehmbaren Wänden

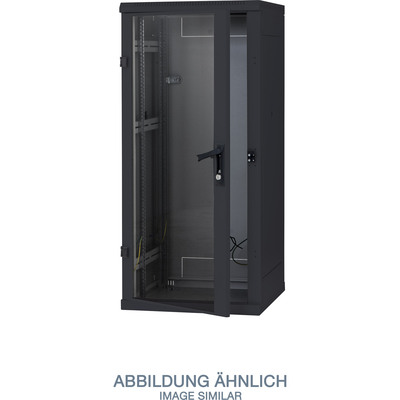

Ein- bzw. Zweiflügeltüren in den Ausführungen als Vollblech-, perforierte (80% und 86% Luftdurchlass) oder Glastür mit 4mm starkem Sicherheitsglas. Sie können vorn oder hinten am Verteiler montiert werden
Vorbereitung für die Montage von vertikalen Kabelführungspanels und Steckdosenleisten, einschließlich Befestigungen, am Rahmen
Vorbereitung für eine einfache Anreihung von Schränken
Die A5- und A7- Ausführungen haben auch in den Ständern verblendete Kabeleinführungen für eine einfache Kabelführung zwischen den Verteilern
Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20kg
Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt
Der Verteilerrahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, etc.) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen
Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt
Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten
Betriebsbedingungen
Einsatzbedingungen:
Büroräume
Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z.B. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume)
Er ist zu schützen vor:
mechanischer Beschädigung
unsachgemäßer Behandlung
einer anderen als der für den Verteiler vorgesehenen Verwendung
Unter einer falschen Behandlung versteht man insbesondere:
Überbelastung (Überschreitung der empfohlenen Maximallast)
Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können
Eingriffe in die Verteilerkonstruktion und sein Design
Montage des Verteilers
Um die empfohlene Maximallast zu gewährleisten, muss die Last gleichmässig verteilt werden
Der Verteiler ist auf einem ebenen Untergrund aufzustellen, eventuelle kleine Unebenheiten können mit den Nivellierfüßen ausgeglichen werden, die Bestandteil des Beipacks sind
Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste gegen Staub abgedichtet und mit dem Schutzrahmen versehen werden (beides Bestandteil des Beipacks)
Umweltschutz
Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen
Material und Abmessungen
Gehärtetes Sicherheitsglas mit einer Stärke von 4 mm, Stahltiefziehblech
Die Schrankhöhe ist ohne die im Beipack mitgelieferten Nivellierfüße angegeben. Sind diese Füße montiert, wird das Aufbaumaß des Schrankes um 24 bis 35 mm erhöht.

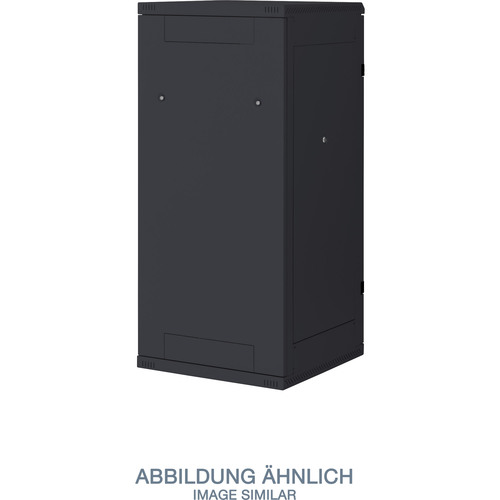

Rückwand/Rücktür
Rückwand Vollblech, mit zwei Sicherheitsschlössern
