InLine® USB-C Buchse an Terminalblock, 5-polig, mit Kabel - 92504F
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher <= 2,5 mm.
- Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
- Eindeutige Klemmbelegung & sichere Kontaktierung: 5-polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
- Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB-2.0-Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
- Hohe Signalqualität: Ein Isolationswiderstand >= 10 MOhm bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

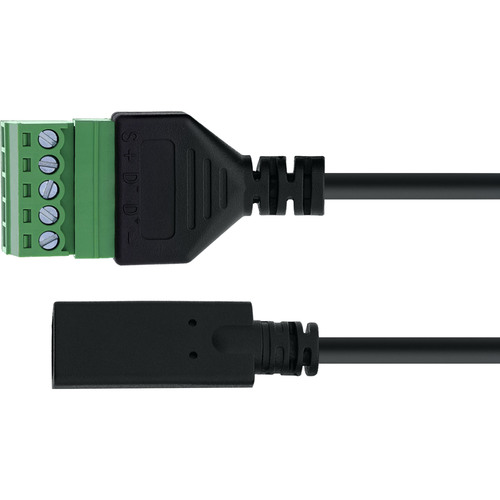

Der InLine® USB-C 2.0 Terminalblock-Adapter mit 5-adrigem Anschlusskabel kombiniert die Vorteile einer modernen USB-C-Verbindung mit der Flexibilität offener Signalverdrahtung. Die USB-C-Buchse ist fest mit einem 5-poligen Schraubklemmblock verbunden – ideal für Prüfstände, Diagnosegeräte oder Embedded-Systeme.
Die Klemmen sind eindeutig beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine sichere sowie fehlerfreie Signalzuordnung. Die Klemmanschlüsse mit 5,0 mm Rastermaß unterstützen Adern im Bereich 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher <= 2,5 mm.
Das fest integrierte Anschlusskabel mit 1 Meter Länge reduziert den Verdrahtungsaufwand und sorgt für einen sofort einsatzbereiten Betrieb – z. B. in Steuerungen, Entwicklungsboards oder mobilen Prüfplätzen. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.
- USB-Schnittstelle: USB-C 2.0, Buchse
- Kabellänge: ca. 1 m (PVC, fest integriert)
- Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher <= 2,5 mm
- Nennstrom: 0,7 A pro Pin
- USB-Betriebsspannung (VBUS): 5 V DC
- Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
- Isolationswiderstand: >= 10 MOhm @ 300 V DC
- Betriebstemperatur: –20 °C bis +105 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: Terminalblock ca. 50 x 21,2 x 18,4 mm (L x B x H)
Lieferzeit: 1–3 Werktage
| Menge | Rabatt | Preis/ST (€) |
|---|---|---|
| 1 | 6.53 € | |
| 10 | -2.00% | 6.40 € |
| 20 | -4.00% | 6.27 € |
| 50 | -7.00% | 6.08 € |
| 100 | -9.00% | 5.95 € |
