InLine® 3,5mm 4-pol Klinkenbuchse an Terminalblock, Stereo/Mikro - 92504K
- Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher <= 2,5 mm.
- Präzise Kontaktierung von Audio-/Mikrofonsignalen: 3,5 mm Klinkenbuchse (TRRS, 4-polig) mit klar beschrifteter Klemmleiste (L, R, V, +) – ideal für Headset-, Audio- oder Steuerleitungen in Test- und Prototyping-Setups.
- Seitliche Klemmleiste für platzsparenden Aufbau: Kompakter Anschlussblock mit nebeneinander liegenden Klemmen – ideal bei begrenztem Platzangebot, z. B. in Prüfboxen oder Verteilerfeldern.
- Vielfältig einsetzbar in der Industrie: Zur Integration analoger Audio-Signale in Steuergeräte, Multimedia-Module, Entwicklungslabore oder Prüfstände.
- Hohe Signalqualität: Ein Isolationswiderstand >= 10 MOhm bei 300 V DC und ein Nennstrom bis 1 A pro Pin gewährleisten zuverlässige Signalübertragung – auch im Dauerbetrieb.

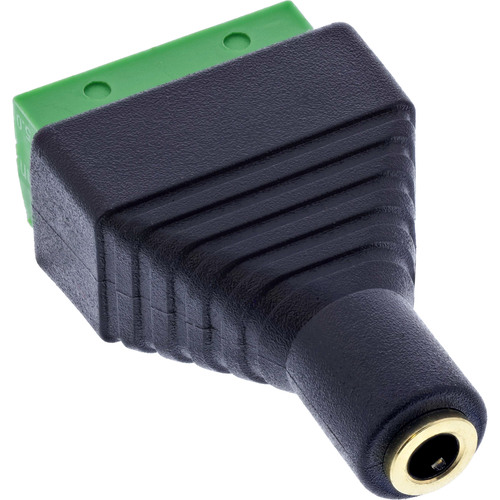

Der InLine® 3,5 mm 4-pol Klinkenbuchse-auf-Terminalblock-Adapter ermöglicht die verlötfreie Anbindung analoger Audio- und Mikrofonsignale an Schraubklemmen – ideal für Headsets, Kombistecker oder TRRS-Schnittstellen in Industrie und Labor.

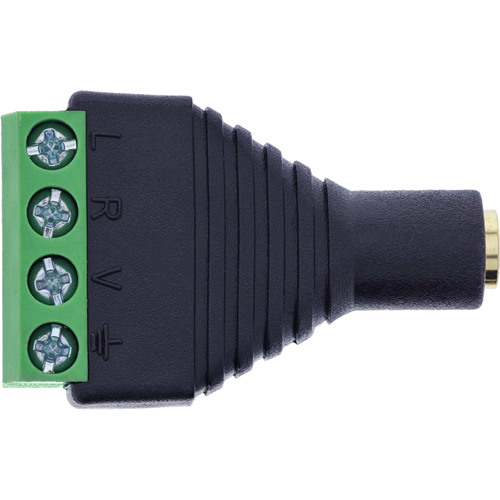

Die Anschlüsse sind eindeutig beschriftet:
L (Links), R (Rechts), V (Mikrofon / Spannung), + (gemeinsame Masse / Schirmung).
Die Schraubklemmen im 5,0 mm Rastermaß unterstützen Adern von 18–26 AWG und lassen sich werkzeugunterstützt mit einem Schlitzschraubendreher <= 2,5 mm kontaktieren.
Dank ihrer kompakten Bauweise eignet sich die Klinkenbuchse besonders für platzkritische Anwendungen in Testgeräten, Audioracks oder Embedded-Systemen. Eine EVA-Isolierlage schützt zusätzlich bei Montage auf leitfähigem Untergrund.
- Klinkenanschluss: 3,5 mm TRRS-Klinkenbuchse (4-polig, Stereo/Mikrofon)
- Polzahl / Klemmbelegung: 4 Klemmen / L, R, V, +
- Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
- Anschlussbereich: 18–26 AWG
- Betätigung: Mit Schlitzschraubendreher <= 2,5 mm
- Nennstrom: 1,0 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: >= 10 MOhm @ 300 V DC
- Max. Leiterwiderstand: 5 Ohm
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
Lieferzeit: 1–3 Werktage
| Menge | Rabatt | Preis/ST (€) |
|---|---|---|
| 1 | 2.07 € | |
| 10 | -2.00% | 2.03 € |
| 20 | -4.00% | 1.99 € |
| 50 | -7.00% | 1.93 € |
| 100 | -9.00% | 1.88 € |
