InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine - 92504O

Art.-Nr.: IN92504O 📋
Herst.-Nr.: 92504O 📋

InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine Großansicht – bitte klicken
InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine Großansicht – bitte klicken
InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine Großansicht – bitte klicken
InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine Großansicht – bitte klicken
InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine Großansicht – bitte klicken
InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine Großansicht – bitte klicken
InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf PlatineInLine® IDC 10 Buchse an Terminalblock, 5-polig, auf PlatineInLine® IDC 10 Buchse an Terminalblock, 5-polig, auf PlatineInLine® IDC 10 Buchse an Terminalblock, 5-polig, auf PlatineInLine® IDC 10 Buchse an Terminalblock, 5-polig, auf PlatineInLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine
  • Zeitersparnis bei der Installation: Die 5-polige Schraubklemmenleiste mit Druckplatte erlaubt eine schnelle, werkzeugunterstützte Verdrahtung – für Adern im Bereich 16–26 AWG.
  • Standardisierte IDC-Schnittstelle mit klarer Pinbelegung: Die 10-polige Buchse (2x5) sorgt für saubere Signaltrennung – ideal für strukturierte Verdrahtungen in Test-, Steuer- und Laboranwendungen.
  • Platzsparende Platinenlösung mit logischer Anordnung: Kompaktes Design auf stabiler Leiterplatte für die direkte Integration in Gehäuse, Adapterfelder oder Prüfumgebungen.
  • Flexibel einsetzbar in der Industrie: Geeignet für Inbetriebnahmen, Embedded-Projekte, Signalverteilungen oder Steuerleitungen in digitalen Systemen.
  • Hohe Signalqualität: Geprüfte Isolationsfestigkeit bis 300 V AC, Nennstrom 1 A pro Pin und 100 % Kurzschlussprüfung für dauerhafte Betriebssicherheit.

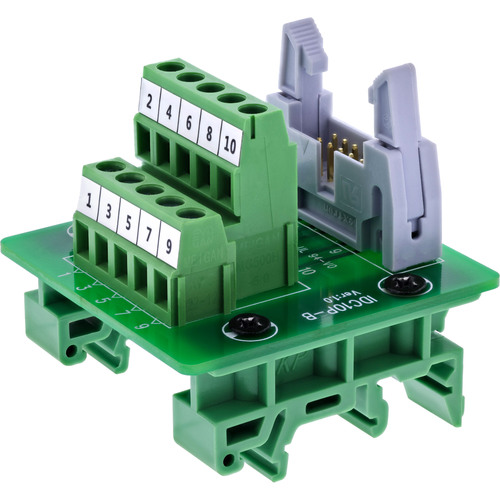

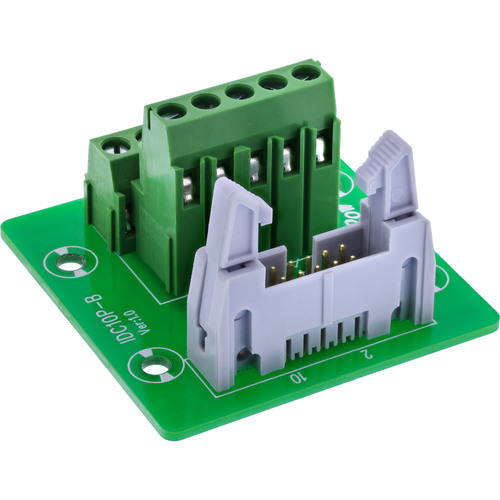

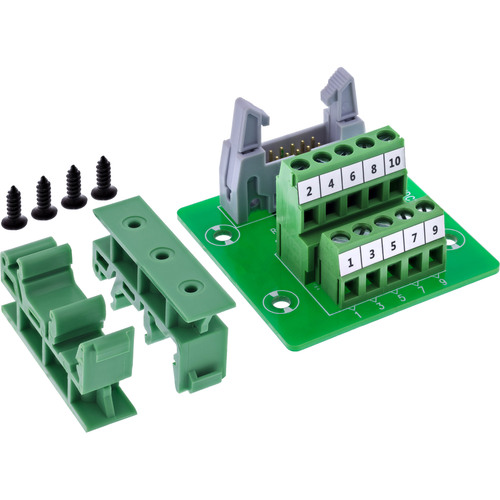

Der InLine® IDC-10-zu-Terminalblock-Adapter mit 5-poliger Schraubklemmenleiste bietet eine kompakte Lösung zur Anbindung digitaler Signale, Spannungsleitungen oder Steuerverbindungen – ohne Löten. Die Kombination aus IDC-Buchse (2x5) und seitlich zugänglicher Klemmleiste ist auf einer robusten Leiterplatte montiert und für industrielle Umgebungen optimiert.

Die Schraubklemmen (Rastermaß 5,0 mm) sind eindeutig beschriftet und unterstützen Litzen im Bereich von 16–26 AWG. Die werkzeugunterstützte Verdrahtung erfolgt über einen Schlitzschraubendreher <= 2,5 mm. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Durch 100 % Kurzschlussprüfung und hohe Isolationswerte eignet sich der Adapter ideal für Testsysteme, Steuergeräte oder Embedded-Anwendungen.

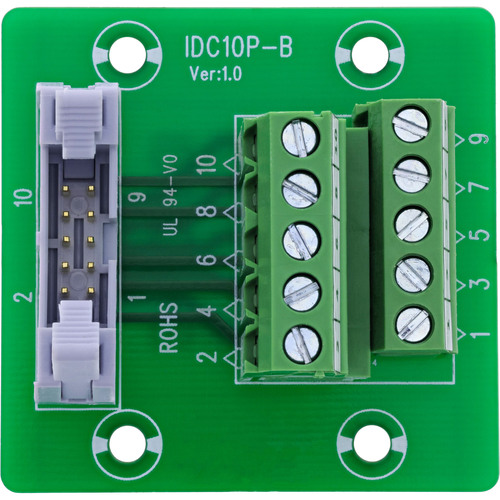

  • IDC-Schnittstelle: 10-polige IDC-Buchse (2x5), Rastermaß 2,54 mm
  • Schraubklemmleiste: 5 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
  • Signalzuordnung: GND (Masse), D0 bis D3 (digitale Signalleitungen, je nach Anwendung belegbar)
  • Anschlussbereich: 16–26 AWG
  • Betätigung: Mit Schlitzschraubendreher <= 2,5 mm
  • Nennstrom: 1,0 A pro Pin
  • Max. Betriebsspannung: 100 V zwischen zwei Signalen
  • Isolationswiderstand: >= 10 MOhm @ 300 V DC
  • Max. Leiterwiderstand: 5 Ohm
  • Betriebstemperatur: –10 �C bis +70 �C
  • Isolierlage: EVA-Isolierung auf Unterseite
  • Abmessungen: ca. 50 x 21,2 x 18,4 mm (L x B x H)

InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine online kaufen

Der Artikel InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine mit der Art.-Nr. IN92504O und Hersteller-Nr. 92504O gehört zur Kategorie Adapter / Konverter / Adapter / Terminalblock. Bei Netzwerkartikel.de finden Sie passende Netzwerk-, Multimedia- und IT-Produkte für professionelle Anwendungen, Büro, Installation und Ersatzbedarf.

Häufige Fragen zu InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine

Ist der Artikel InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine sofort lieferbar?

Die aktuelle Verfügbarkeit wird direkt auf dieser Artikelseite angezeigt. Wenn Lagerbestand vorhanden ist, kann der Artikel in der Regel kurzfristig versendet werden.

Welche Artikelnummer hat InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine?

Die Artikelnummer lautet IN92504O. Die Hersteller-Artikelnummer lautet 92504O. Die EAN lautet 4043718346233.

Zu welcher Kategorie gehört InLine® IDC 10 Buchse an Terminalblock, 5-polig, auf Platine?

Der Artikel gehört zur Kategorie Adapter / Konverter / Adapter / Terminalblock.

Wie erfolgt der Versand?

Der Versand erfolgt abhängig von Verfügbarkeit, Bestellmenge und Versandart. Versandkosten und Lieferzeit werden auf der Artikelseite beziehungsweise im Warenkorb angezeigt.

️ ✓ Sofort verfügbar: 32 Stück
ab 12,03 €
⬇️ 36% unter UVP sparen statt 18,92 €
Art.-Nr.: IN92504O 📋
inkl. MwSt., zzgl. Versandkosten
Lieferzeit: 1–3 Werktage
MengeRabattPreis/ST (€)
112.03 €
10-2.00%11.79 €
20-4.00%11.55 €
50-7.00%11.19 €
100-9.00%10.95 €
