InLine® IDC 20 Buchse an Terminalblock, 10-polig, auf Platine - 92504P
- Zeitersparnis bei der Installation: Die 10-polige Schraubklemmenleiste mit Druckplatte erlaubt eine schnelle, werkzeugunterstützte Verdrahtung – für Adern im Bereich 16–26 AWG.
- Standardisierte IDC-Schnittstelle mit klarer Pinbelegung: Die 20-polige Buchse (2x10) sorgt für strukturierte Signaltrennung – ideal für geordnete Systemverdrahtungen in Test-, Steuer- und Prototypenumgebungen.
- Kompakte Bauform für strukturierte Installation: Kompaktes Design auf stabiler Leiterplatte für die direkte Integration in Gehäuse, Adapterfelder oder Prüfumgebungen.
- Für modulare Steuerungs- und Prüfsysteme: Ideal bei Prototyping, Embedded-Anwendungen, Systemtests oder Signalverteilern mit IDC-Flachbandkabeln.
- Hohe Signalqualität: Geprüfte Isolationsfestigkeit bis 300 V AC, Nennstrom 1 A pro Pin und 100 % Kurzschlussprüfung für dauerhafte Betriebssicherheit.

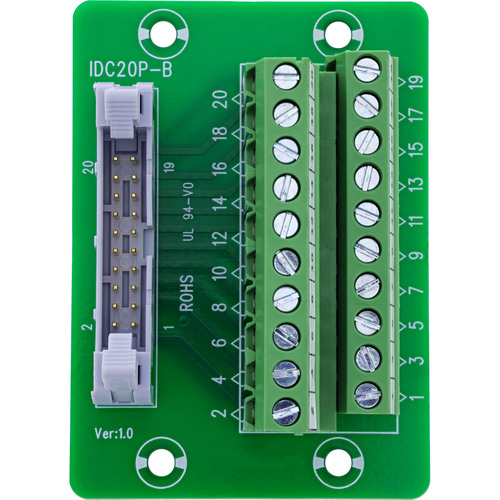

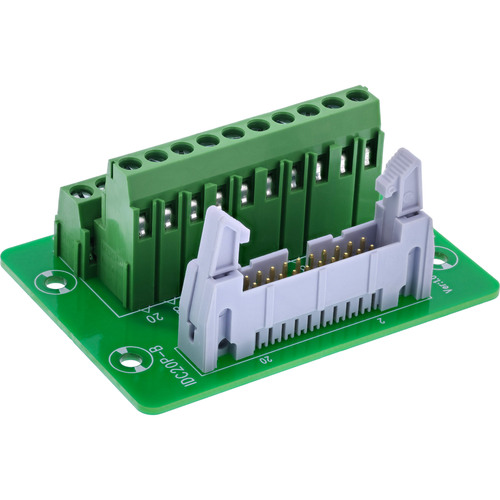

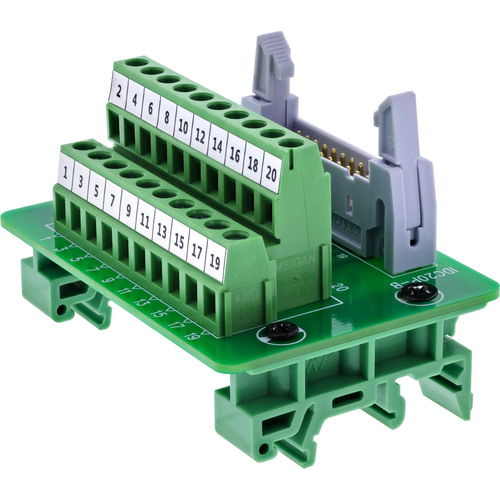

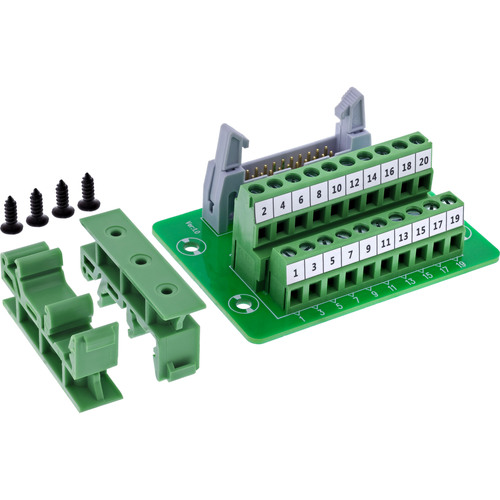

Der InLine® IDC-20-zu-Terminalblock-Adapter verbindet eine 20-polige IDC-Buchse (2x10) mit einer 10-poligen Schraubklemmenleiste zur einfachen Signalverdrahtung – ganz ohne Löten. Die robuste Bauweise auf stabiler Platine eignet sich besonders für strukturierte Installationen in Prüfständen, Steuergeräten oder Embedded-Systemen.
Die Schraubklemmen (Rastermaß 5,0 mm) sind eindeutig beschriftet und unterstützen Einzeladern von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher <= 2,5 mm. Eine EVA-Isolierlage schützt zuverlässig bei der Montage auf leitfähigen Oberflächen.
Dank 100 % Kurzschluss- und Verdrahtungstest sowie standardisierter Signalführung ist der Adapter ideal für die professionelle Nutzung in industriellen Testumgebungen, bei Prototypen oder im Schaltschrank.
Hinweis: Je zwei benachbarte IDC-Pins sind intern auf eine Schraubklemme gelegt (z. B. Pin 1+2 -> Klemme 1).
- IDC-Schnittstelle: 20-polige IDC-Buchse (2x10), Rastermaß 2,54 mm
- Schraubklemmleiste: 10 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
- Signalzuordnung: GND (Masse), D0 bis D7 (digitale Signalleitungen, je nach Anwendung belegbar)
- Anschlussbereich: 16–26 AWG
- Betätigung: Mit Schlitzschraubendreher <= 2,5 mm
- Nennstrom: 0,8 A pro Pin
- Max. Betriebsspannung: 100 V zwischen zwei Signalen
- Isolationswiderstand: >= 10 MOhm @ 300 V DC
- Max. Leiterwiderstand: 5 Ohm
- Betriebstemperatur: –10 °C bis +70 °C
- Isolierlage: EVA-Isolierung auf Unterseite
- Abmessungen: ca. 71 x 51 x 48,7 mm (B x H x T)
Lieferzeit: 1–3 Werktage
| Menge | Rabatt | Preis/ST (€) |
|---|---|---|
| 1 | 11.44 € | |
| 10 | -2.00% | 11.21 € |
| 20 | -4.00% | 10.98 € |
| 50 | -7.00% | 10.64 € |
| 100 | -9.00% | 10.41 € |
