Beschreibung: (Nr.:60664H | Aten Konverter-Video / Audio ):

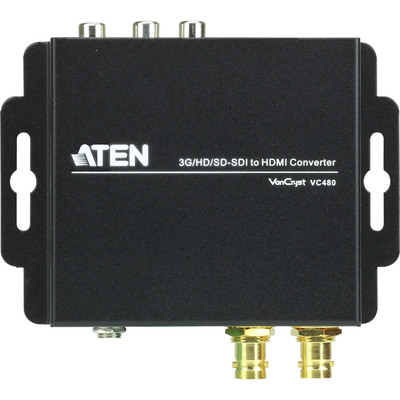

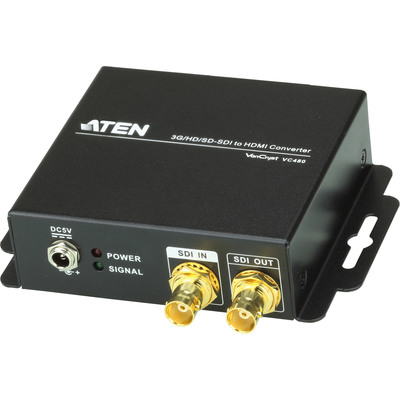

Der 3G-/HD-/SD-SDI-auf-HDMI-Konverter VC480 wandelt HD-Signale auf professionelle Weise in Echtzeit um. Die SDI- und HDMI-Signalumwandlung geschieht vollständig digital. Dadurch sind die Bild- und Tonübertragung völlig verlustfrei. Der VC480 ist zweifellos die sicherste Art, Signale umzuwandeln, wenn Sie A/V-Inhalte anzeigen und übertragen müssen.
Funktionen und Merkmale:- Wandelt Bild und Ton eines 3G-/HD-/SD-SDI-Eingangssignals in Echtzeit und verlustfrei in verschiedene HDMI-Formate um
- Unterstützt analoge Stereo- und digitale Tonausgabe über Koaxialanschluss
- HDMI (Deep Color)
- LED-Anzeige für Stromversorgung und Signalzustand
- SDI-Übertragungswege bis 90 m (3G-SDI), 150 m (HDSDI) und 300 m (SD-SDI) über RG6
- Unterstützte SDI-Formate:
- SD-SDI (SMPTE 259M, bis 270 Mbps)
- HD-SDI (SMPTE 292M, 296M, bis 1,485 Gbps)
- 3G-SDI (SMPTE 424M, 425M Level A, B, bis 2,97 Gbps)
- Unterstütze Bildformate:
- 720p@23,98/24/25/29,94/30/50/59,94/60
- 1080i@50/59.94/60
- 1080p@23,97/24/25/29,97/30/50/59,94/60
- 2048 x 1080

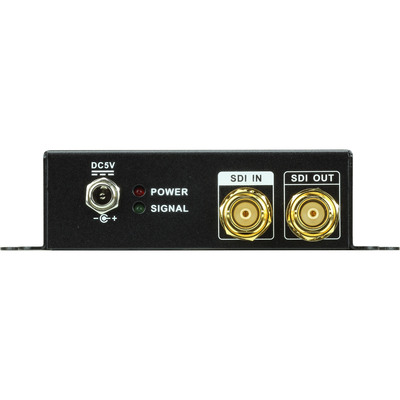

Gepufferter, durchgeschleifter Ausgang zur verbesserten ÜberwachungUnterstützt 8 Tonkanäle mit 48 kHz AbtastfrequenzAutomatische Erkennung des Signaltyps 3G/HD/SD-SDIUmtaktung von SDI-Signalen für Kaskadenschaltung zur Verlängerung der ÜbertragungswegeMechanisch gesicherter Stecker für die Stromversorgung zur unterbrechungsfreien DatenübertragungSpezifikationen:- Videoeingang:
- Schnittstellen: 1 x BNC (golden)
- Impedanz: 75 Ohm

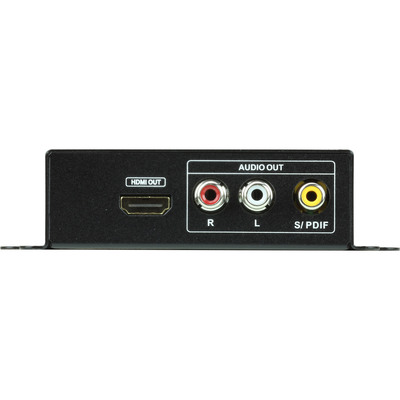

- Videoausgang:
- Schnittstellen:
- 1 x HDMI-Typ-A-Buchse (schwarz)
- 1 x BNC (Golden)
- Impedanz: 100 Ohm
- Video:
- Max. Datenrate: 2,97 Gb/s
- Max. Pixeltakt: 148,5 MHz
- Unterstützte Auflösungen:
- NTSC bei 59,96 Hz, PAL bei 50 Hz
- 720p bei 50/59,94/60 Hz
- 1080i bei 50/59,94/60 Hz
- 1080p bei 23,97/24/25/29.97/30/50/59,94/60 Hz
- Max. Entfernung:
- 90 m (3G-SDI)
- 150 m (HD-SDI)
- 300 m (SD-SDI)
- Audio:
- Ausgang:
- Analog: 2 x Cinch (rot/weiß)
- Digital: 1 x Cinch (gelb)
- SDI-Formate:
- SD-SDI (SMPTE 259M, bis 270 Mb/s)
- HD-SDI (SMPTE 292M, 296M, bis 1,485 Gb/s)
- 3G-SDI (SMPTE 424M, 425M Level A, bis 2,97 Gb/s)
- Stromversorgung:
- Anschlüsse: 1 x Gleichspannungsanschluss
- Verbrauch: 5 V Gleichspannung, 10 W
- Umgebung:
- Betriebstemperatur: 0 - 40 °C
- Aufbewahrungstemperatur: -20 - 60 ºC
- Feuchtigkeit: 20 - 90% relative Luftfeuchte, nicht kondensierend
- Physikalische Eigenschaften:
- Gehäuse: Metall
- Gewicht: 0,29 kg
- Abmessungen (L x B x H): 12,30 x 10,87 x 3,05 cm
Lieferumfang:- 1x VC480 3G-/HD-/SD-SDI-auf-HDMI-Konverter
- 1x 0AD6-1F05-26EG Netzteil
- 1x Benutzerhandbuch
- Adapter / Konverter Typ: Konverter Video / Audio
- Shop - Bestell-Nr: IN60664H
Technische Daten:
| Ausgang |
HDMI A Buchse, BNC Buchse (golden), Analog: 2x Cinch (rot/weiß), Digital: 1x Cinch (gelb) |
| Betriebstemperatur |
0 - 40 °C |
| EAN Code |
4719264641718 |
| Eingang |
BNC (golden) |
| Hersteller |
Aten |
| Hersteller-Nr. |
VC480 |
| Höhe Verpackung |
0,160m |
| Impedanz Ausgang |
100Ohm |
| Impedanz Eingang |
75Ohm |
| Lagertemperatur |
-20 - 60 °C |
| Lieferumfang |
VC480 3G-/HD-/SD-SDI zu HDMI Konverter, Netzteil, Benutzerhandbuch |
| Lithium-Batterie |
keine |
| Luftfeuchtigkeit |
20 - 90% relative Luftfeuchtigkeit, nicht kondensierend |
| Länge Verpackung |
0,239m |
| Max. Pixeltakt |
148,5MHz |
| Seite A |
BNC Buchse |
| Seite B |
HDMI A Buchse, BNC, Analog: 2x Cinch (rot/weiß), Digital: 1x Cinch (gelb) |
| Signal |
Audio/Video |
| Stromverbrauch |
5 V Gleichspannung, 10 W |
| Stromversorgung |
Gleichspannungsanschluss |
| Unterstützte Auflösung |
2048 x 1080 |
| Unterstützte Display-Auflösung |
2048 x 1080, 720p bei 23,98/24/25/29,94/30/50/59,94/60 Hz, 1080i bei 50/59,94/60 Hz, 1080p bei 23,97/24/25/29,97/30/50/59,94/60 Hz |
| Unterstützte HDTV Auflösung |
720p bei 23,98/24/25/29,94/30/50/59,94/60 Hz, 1080i bei 50/59,94/60 Hz, 1080p bei 23,97/24/25/29,97/30/50/59,94/60 Hz |
| Ursprungsland |
Taiwan |
| Verpackungsvolumen |
0,0023m³ |
| Zolltarifnummer |
8517620000 |
Angaben ohne Gewähr
|
|
|
|
|
| Bestellnummer: |
IN70775H |
| Hersteller: |
Aten |
| Hersteller-Nr: |
60664H |
| EAN / GTIN: |
4719264641718 |
|
