DATENBLATT
1m

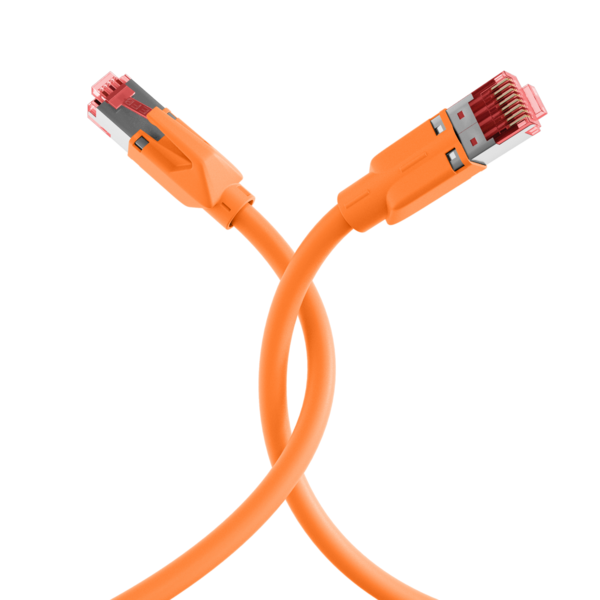

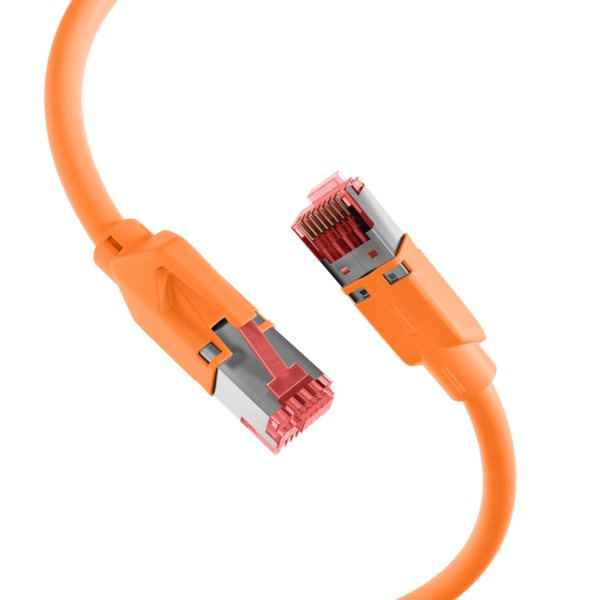

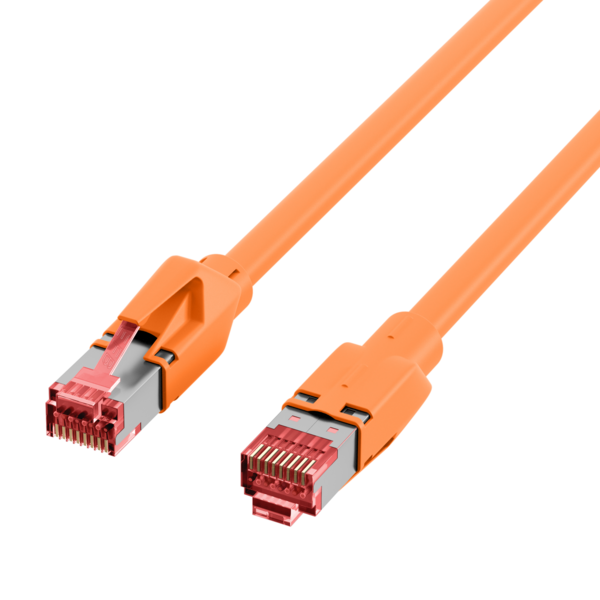

Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
DATENBLATT
1m
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die
Die Belegung der roten TM21-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der
strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich beträgt 500 MHz.
Geeignet für Schutzart (IP) IP20
Ausführung flammwidrig Ja
Längenaufdruck Nein
AWG-Querschnitt 26/7
Ausführung Geschirmt
General data
Mantel-Farbe orange
Kabeltyp S/FTP
Pinbelegung 1:1
Rasthebelschutz Ja
Steckertyp TM21 rot
Knickschutztülle aufgesteckt
Biegeradius >20 mm
Kontakte Vergoldet
Belegung nach TIA/EIA 568B
Einsatzgebiet Industrial Ethernet
Farbe der Knickschutztülle orange
(Halogenfrei) Ja
Kategorie 6A (TIA)
Mechanical characteristics
Schirmkontaktierung 360 Schirmbefestigung
Steckzyklen ≥750
Cable construction
DATENBLATT
1m
Rohkabel Cat.7
Leitermaterial Kupfer
Kabelaufbau
Steckverbindertyp Anschluss 2 RJ45 8(8)
Steckverbindertyp Anschluss 1 RJ45 8(8)
Kabelkonstruktion 4x2
Cable sheath
Ölbeständig Nein
Mantelmaterial LSZH
Kabelmantel
Außendurchmesser des Kabels 5,8 mm
Ozon beständig Nein
Chemisch beständig Nein
Umgebungsbedingungen
Temperaturbereich (Installation) 0 – 50 C
Temperaturbereich (Betrieb) -20 – 60 C
Electrical characteristics
NVP-Wert 78 %
Leiterwiderstand DC 135 Ω/km
Schleifenwiderstand 270 Ω/km
Strombelastbarkeit max. 1 A
Impedanz 100 ±5 Ω
Elektrische Eigenschaften
Betriebs-/Bemessungsspannung max. 50 V DC
DATENBLATT
1m
Übertragungstechnische Eigenschaften
Übertragung 10Gbit
Bandbreite 500MHz
Standards, approvals, certifications
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
