GUDE 7313 Leckage Punktsensor, 2,5 m

GUDE 7313 Leckage Punktsensor, 2,5 m

Leckage Punktsensor für die Raumüberwachung hinsichtlich möglicher Überflutungsereignisse mit leitfähigen Flüssigkeiten wie bspw. Süßwasser und Salzwasser.

Die freien Kabelenden des Sensors werden einfach mit den entsprechenden freien Industrieklemmen-Eingängen des GUDE-Produkts verbunden. Dank angeschlossenem Kabel mit 2,5 m Länge ist eine schnelle und einfache Platzierung des Sensors möglich. Im Leckagefall wird durch Benetzung der beiden Elektroden mit einer leitfähigen Flüssigkeit ein Signal an das angeschlossene GUDE-Produkt gegeben, welches eine entsprechende Alarmmeldung auslöst.

Leckage-Sensor zur Überschwemmungsüberwachung
Einfache Inbetriebnahme
Kabellänge: ca. 2,5 m
Für Geräte mit Industrieklemmen-Anschluss
Geeignet für folgende GUDE-Produkte:



Expert Net Control 2111
Expert Net Control 2191
Expert Net Control 2302-1

Expert Sensor Box 7214-Serie

Technische Daten

Kunststoffgehäuse, LxBxH: 40 x 20 x 10 mm
Durchmesser Befestigungsloch: 3 mm
Länge Metallzungen: 13 mm
Länge 4-adriges Kabel: 2,5 m
Gewicht inkl. Kabel: ca. 56 g
Betriebstemperatur: -10 - +40 °C
Betriebsspannung: 12 V DC ± 15 %, 2mA
Ausgang: max. 200 mA
Leistung: 12 V DC ± 15 %, 2mA
Reagiert auf Eintauchen in Wasser
Zur Verwendung im Innenbereich.

Funktion

Der Melder detektiert eine Wasserüberschwemmung in einem Raum an. Diese Information kann in ein Sicherheitssystem eingespeist werden, z.B. um eine Nachricht zu senden.
Der 7312 Detektor kann auch an Steuereinheiten von Alarmsystemen angeschlossen werden.

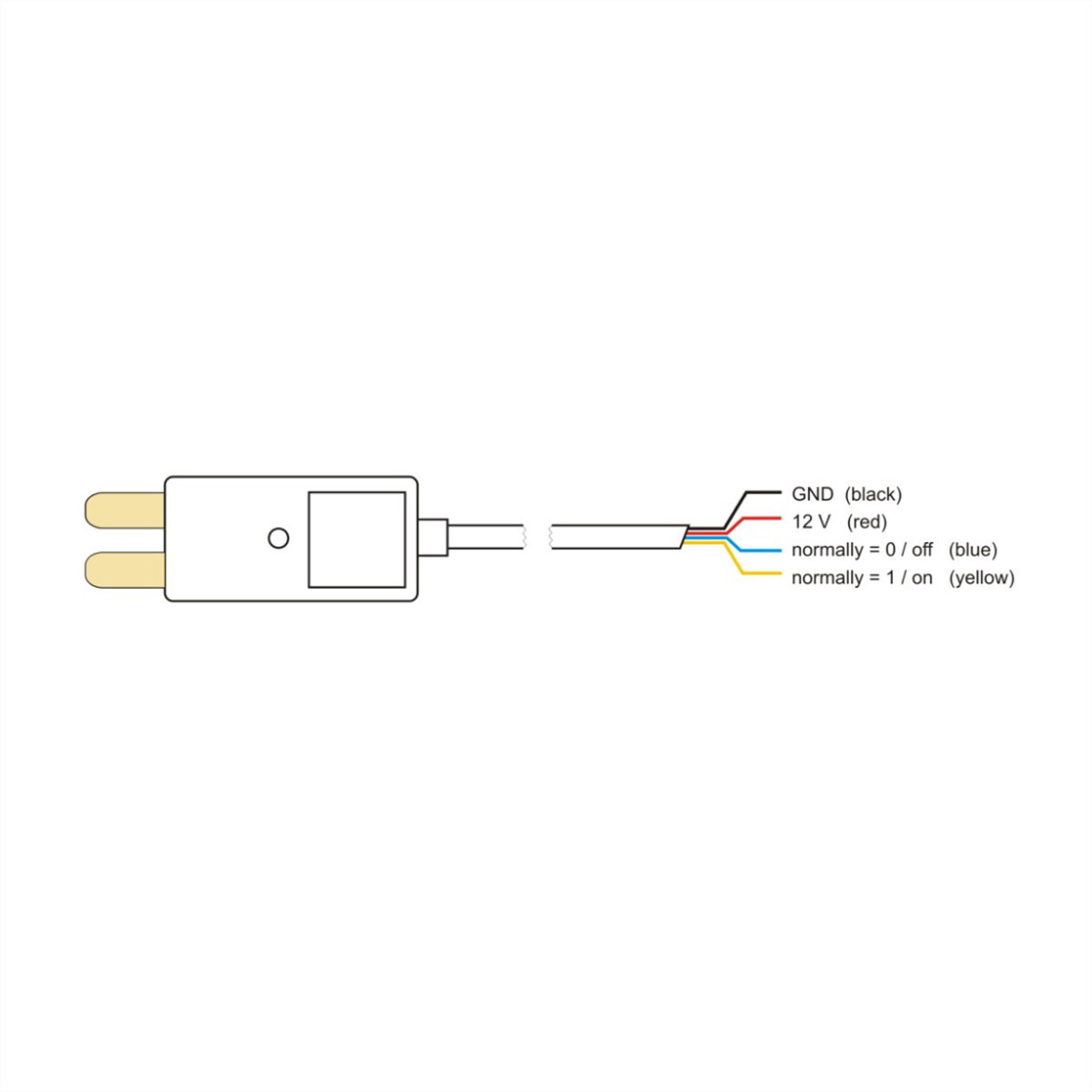

Der Detektor wird mit dem roten Draht an +12V Spannung und mit dem schwarzen Draht an GND verbunden.
Wenn die Elektroden kurzschließen (in Wasser getaucht sind), verbindet der Detektor den blauen Draht(NO) mit GND
und trennt den gelben Draht (NC) von GND ab.
Wenn die Elektroden nicht mehr eingetaucht sind, wird der blaue Draht von GND (Normaly open) getrennt
und der gelbe Draht wieder mit GND (Normaly closed) verbunden.
