DATENBLATT

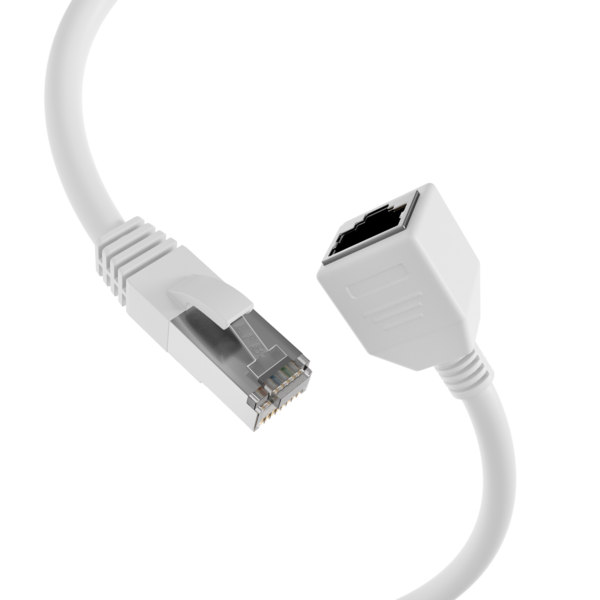

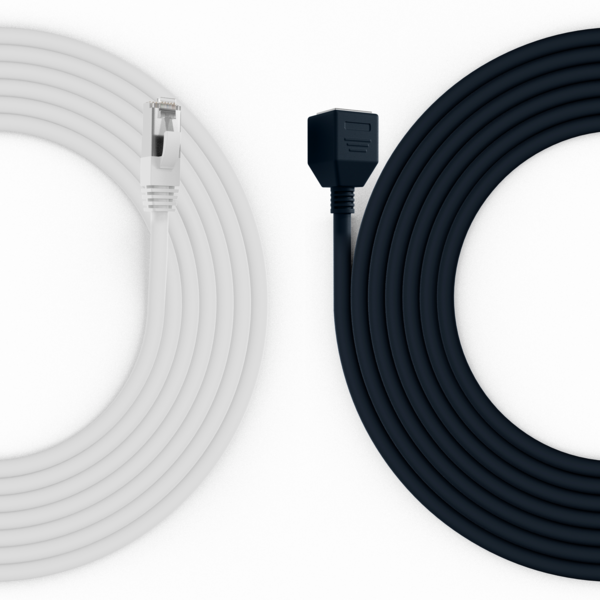

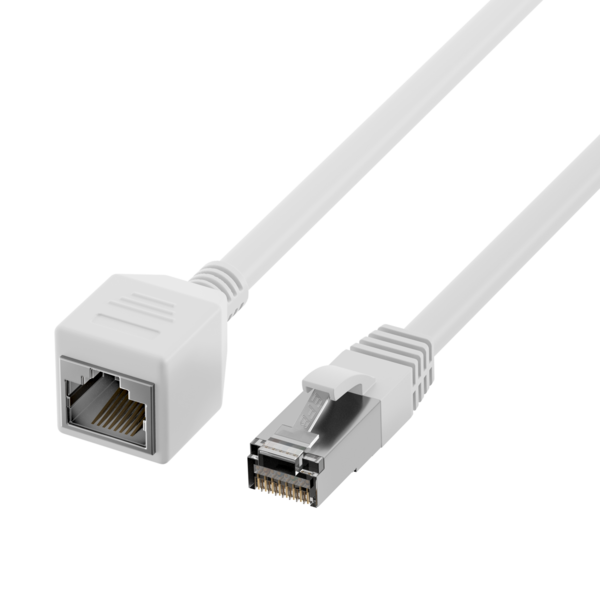

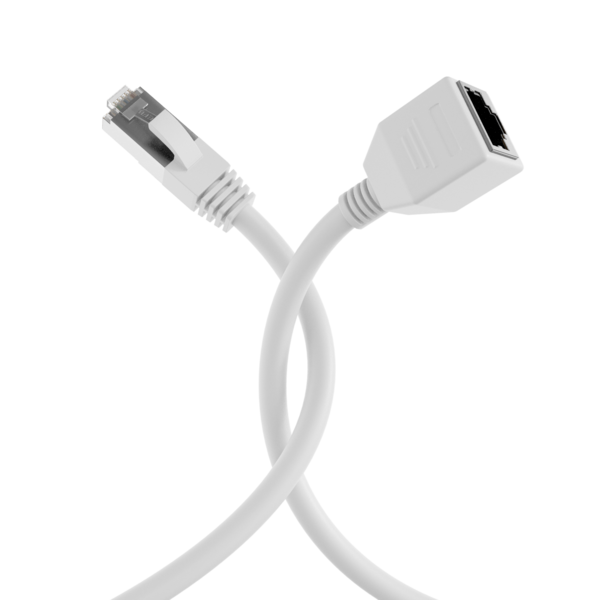

RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26 weiß 2m
RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26
Die Cat.6A (TIA) Patchkabelverlängerung ermöglicht als Übertragungsstandard 2,5Gbit, 5Gbit und 10Gbit Ethernet und
besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
DATENBLATT
RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26 weiß 2m
Der Mantel der geschirmten Patchkabelverlängerung besteht aus halogenfreiem LSZH Material und hat einen
Die Belegung der RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Die Patchkabelverlängerung verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in
der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von 500 MHz wird
dabei ermöglicht.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| Längenaufdruck | Ja |
| AWG-Querschnitt | 26/7 |
| Ausführung | Geschirmt |
| Kabeltyp | S/FTP |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Biegeradius | >25 |
| Belegung | nach TIA/EIA 568B |
| Farbe der Knickschutztülle | weiß |
| Kontakte | Vergoldet µ" Vergoldet |
| Knickschutztülle | angespritzt |
| Einsatzgebiet | Industrial Ethernet |
| Mantel-Farbe | weiß |
| Kategorie | 6A (TIA) |
| Steckertyp | RJ45 Standard |
| Schirmkontaktierung | Punktueller Schirmkontakt |
| Steckzyklen | ≥750 |
| Leitermaterial | Kupfer |
| Rohkabel | Cat.6A |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Kabelkonstruktion | 4x2 |
| Ölbeständig | Nein |
| Mantelmaterial | LSZH |
| Außendurchmesser des Kabels | 6,2 mm |
| Ozon beständig | Nein |
| Chemisch beständig | Nein |
| Temperaturbereich (Betrieb) | -15 – 60 C |
| Temperaturbereich (Lagerung) | -20 – 75 C |
| Isolationswiderstand | 10 MΩ |
| Impedanz | 100 |
| Kontaktwiderstand | 30 mΩ |
| Strombelastbarkeit | max. 1 A |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Übertragung | 10Gbit |
| Bandbreite | 500MHz |
General data
Mechanical characteristics
Cable construction
Kabelaufbau
DATENBLATT
RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26 weiß 2m
Cable sheath
Kabelmantel
Umgebungsbedingungen
Electrical characteristics
Elektrische Eigenschaften
Übertragungstechnische Eigenschaften
Standards, approvals, certifications
DATENBLATT
RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26 weiß 2m
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
