DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP LSZH 1x90 schwarz 0,25m

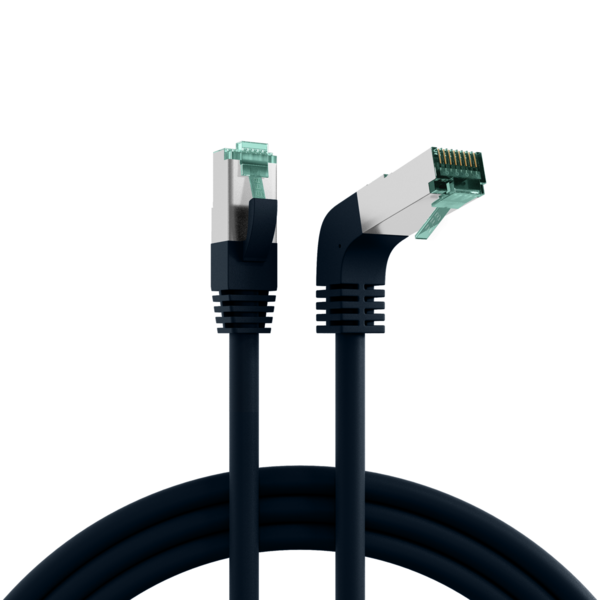

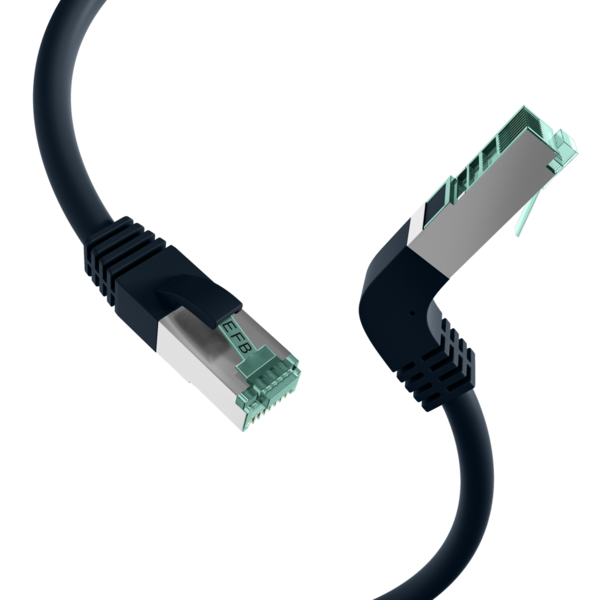

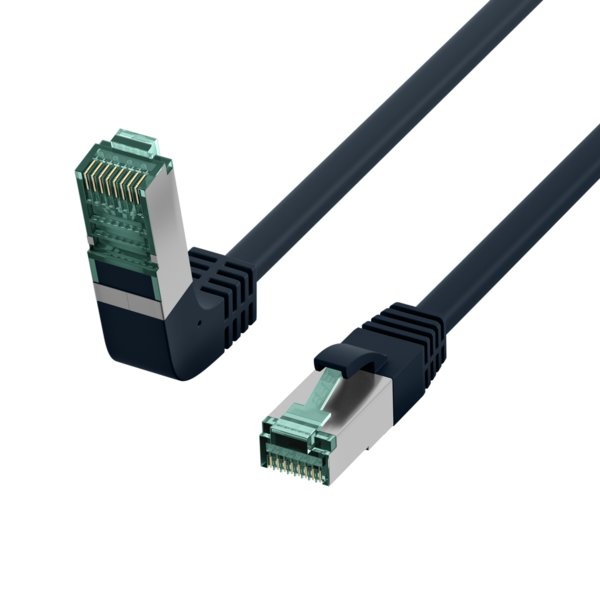

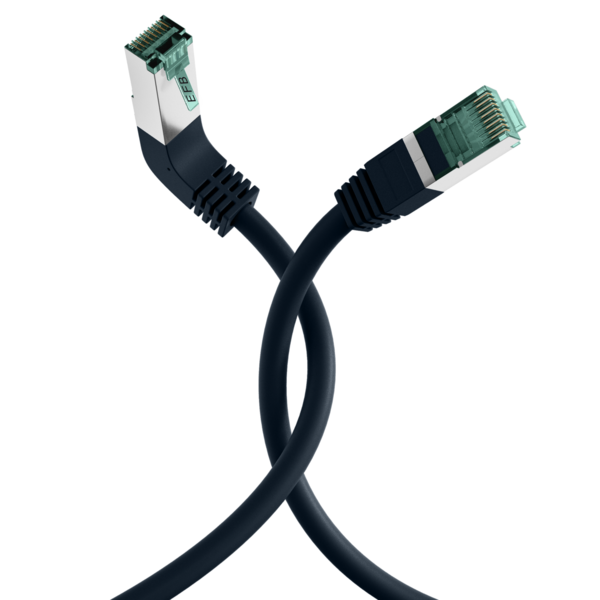

RJ45 Patchkabel Cat.6A S/FTP LSZH 1x90
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und ermöglicht als Übertragungsstandard 2,5Gbit, 5Gbit und
10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP LSZH 1x90 schwarz 0,25m
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und hat einen Längenaufdruck auf
Die Belegung der blauen RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Passend für den Temperaturbereich -20 –
60 C.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der
strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich beträgt 500 MHz.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| AWG-Querschnitt | 27/7 |
| Ausführung flammwidrig | Ja |
| UV beständig | Nein |
| Längenaufdruck | Ja |
| Ausführung | Geschirmt |
| Mantel-Farbe | schwarz |
| Steckertyp | RJ45 Standard blau |
| Kabeltyp | S/FTP |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Kontakte | Vergoldet |
| Belegung | nach TIA/EIA 568B |
| Einsatzgebiet | Industrial Ethernet |
| Knickschutztülle | angespritzt |
| (Halogenfrei) | Ja |
| Biegeradius | >30 mm |
| Kategorie | 6A (TIA) |
| Farbe der Knickschutztülle | schwarz |
| Schirmkontaktierung | Punktueller Schirmkontakt |
| Steckzyklen | ≥750 |
| Leitermaterial | Kupfer |
| Rohkabel | Cat.6A |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Kabelkonstruktion | 4x2 |
| Raucharm | Ja |
| Ölbeständig | Nein |
| Mantelmaterial | LSZH |
| Ozon beständig | Nein |
| Außendurchmesser des Kabels | 6,0 mm |
| Chemisch beständig | Nein |
| Temperaturbereich | -20 – 60 C |
| Schleifenwiderstand | 370 Ω/km |
| Impedanz | 100 ±15 Ω |
| Kontaktwiderstand | 30 mΩ |
| NVP-Wert | 74 % |
| Leiterwiderstand DC | 185 Ω/km |
| Strombelastbarkeit | max. 1 A |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Übertragung | 10Gbit |
| Bandbreite | 500MHz |
General data
Mechanical characteristics
Cable construction
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP LSZH 1x90 schwarz 0,25m
Kabelaufbau
Cable sheath
Kabelmantel
Environmental conditions
Electrical characteristics
Elektrische Eigenschaften
Übertragungstechnische Eigenschaften
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP LSZH 1x90 schwarz 0,25m
Standards, approvals, certifications
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
