Immer mehr HDMI-Geräte erobern den Heimkinomarkt, sodass der Bedarf am gleichzeitigen Zugriff auf verschiedene HDMI-AV-Signalquellen immer mehr steigt. Dank des HDMI-Switches VS0801H steht Ihnen ab sofort eine einfache und kostengünstige Lösung zur Verfügung, Ihr Heimkinosystem um HDMI-Funktionen zu erweitern und schnell und bequem zwischen mehreren HDMI-AV-Signalquellen (z.B. HD-Camcorder oder - Satellitenreceiver, HD-DVD-Player, Blu-ray-Player, Heimkino-PC, Multimedia-Player, Spielkonsole usw.), die mit Ihrem HDMI-Bildschirm verbunden sind, umzuschalten.

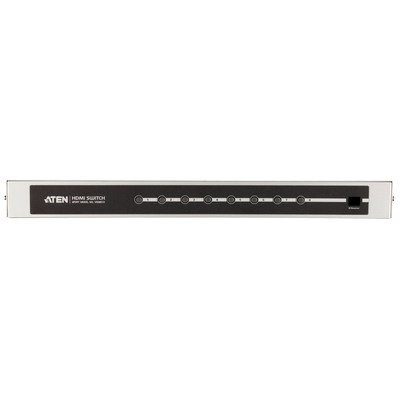

Über die Fernbedienung sowie die vorderseitig angebrachten Drucktasten können Sie bequem und einfach zwischen den verschiedenen HDMI-Signalquellen umschalten, während die LED-Anzeigen auf der Vorderseite einen Überblick über die aktuell ausgewählte Signalquelle geben. Um weiterhin eine umfangreiche Steuerung des gesamten Systems zu ermöglichen, ist eine bidirektionale RS-232-Schnittstelle im VS0801H integriert, die die Systemsteuerung über einen hochwertigen Controller, PC oder eine Hausautomatisierungs- bzw. Heimkinosoftware möglich.
Erlaubt den Anschluss von bis zu acht HDMI-Signalquellen an einen HDMI-Bildschirm
Schnelle und einfache Umschaltung zwischen den HDMI-Signalquellen über die Tasten am vorderseitigen Bedienfeld oder über die Infrarot-Fernbedienung
Eingebauter, bidirektionaler RS-232-Port zur verbesserten Systemsteuerung *
Unterstützt Dolby True HD und DTS HD Master Audio
Bildwiederholfrequenz bis zu 60 Hz
Große Übertragungswege - bis 15 m (24 AWG)
Unterstützt High-Definition-Bilder: HDTV-Auflösung 480p, 720p, 1080i, 1080p (1920x1080) sowie VGA, SVGA, SXGA, UXGA und WUXGA (1920x1200)
Unterstützt 12-Bit-Farbe für naturechte HDMI-Farben
Plug-and-Play - keine Softwareinstallation erforderlich
DDC-kompatibel
HDMI 1.3b-zertifiziert
HDCP 1.4-kompatibel
Entspricht den HDMI CEC-Spezifikationen
Signalraten bis zu 2,25 Gbps bei 1080p
Metallgehäuse
Automatische Erkennung eingeschalteter Geräte - wird eine der angeschlossenen HDMI-Signalquellen ausgeschaltet, schaltet der VS0801H automatisch auf das nächste eingeschaltete Gerät um
Die einfache und erschwingliche Art, bis zu acht HDMI-Signalquellen an Ihr Heimkino anzuschließen
Rack-Montage möglich
Hinweis: Sie können sich die Bedienungsanleitung der Anwendung und Benutzeroberfläche zum VS0801H von der ATEN-Webseite (www.aten.com) herunterladen.
Lieferumfang
1x VS0801H HDMI-Switch mit 8 Ports
1x Infrarot-Fernbedienung
1x 0AD8-1605-24M1 Netzteil
1x Montagekit
1x Benutzerhandbuch
Videoeingang
Schnittstellen
8 x HDMI Typ-A Buchse (Schwarz)
Impedanz
100 O
Max. Entfernung
3 m bei 1920 x 1080 bei 60 (4:4:4)
Videoausgang
Schnittstellen
1 x HDMI Typ-A Buchse (Schwarz)
Impedanz
100 O
Max. Entfernung
15 m bei 1920 x 1080 bei 60 (4:4:4)
Video
Max. Datenrate
6,75 Gbps (2,25 Gbps pro Lane)
Max. Pixeltakt
225 MHz
Konformität
HDMI (3D, Deep Color) HDCP kompatibel Consumer Electronics Control (CEC)
Max. Auflösungen
Bis zu 1080p
Max. Entfernung
Bis 15 m
Audio
Eingang
8 x HDMI Typ-A Buchse (Schwarz)
Ausgang
1 x HDMI Typ-A Buchse (Schwarz)
Steuerung
RS-232
Anschluss: 1 x DB-9-Buchse (Schwarz) Baudrate und Protokoll: Baudrate: 19200, Datenbits: 8, Stoppbits: 1 / Parität: Nein, Flusskontrolle: Nein
Anschlüsse
Stromversorgung
1 x Gleichspannungsanschluss
Stromverbrauch
DC5.3V:4.37W:20BTU/h
Hinweis: ? Die Messung in Watt gibt die typische Leistungsaufnahme des Geräts ohne externe Belastung an. ? Die Messung in BTU/h gibt die Leistungsaufnahme des Geräts an, wenn es voll belastet ist.
