DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED grau 10m

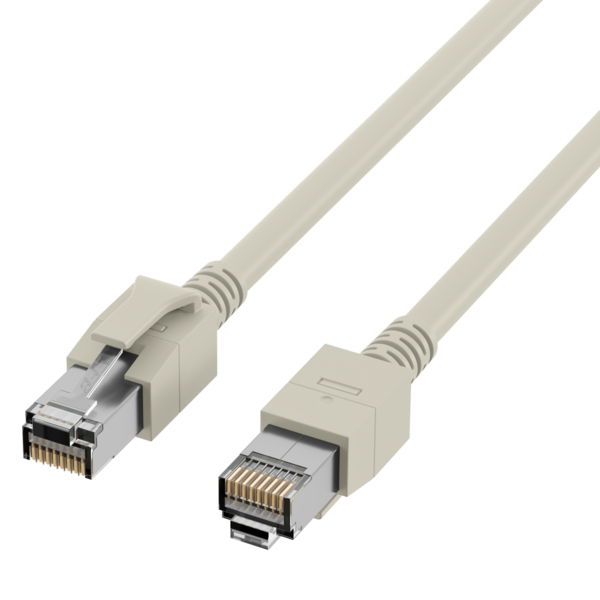

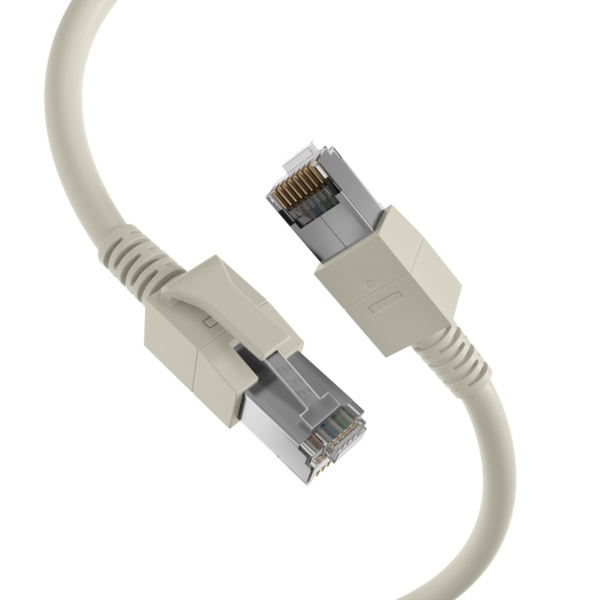

RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und ermöglicht als Übertragungsstandard 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED grau 10m
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und hat einen Längenaufdruck auf

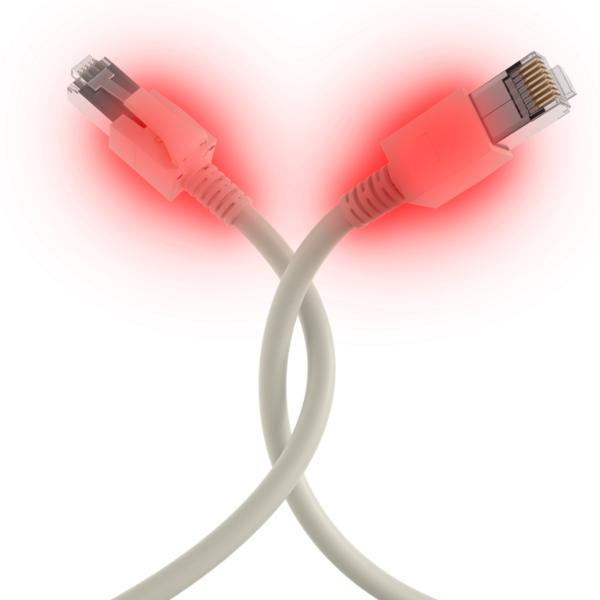

Durch die RJ45 LED-Stecker ist eine Nachverfolgung des Leitungsweges problemlos möglich. Die Belegung erfolgt nach
TIA/EIA 568B und ist 1:1.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der
strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Die Bandbreite ist dabei bis zu 500
MHz.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| Ausführung flammwidrig | Ja |
| Längenaufdruck | Ja |
| AWG-Querschnitt | 26/7 |
| Ausführung | Geschirmt |
| Kabeltyp | S/FTP |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Farbe der Knickschutztülle | grau |
| Knickschutztülle | aufgesteckt |
| Biegeradius | >20 mm |
| Kontakte | Vergoldet |
| Belegung | nach TIA/EIA 568B |
| Steckertyp | RJ45 LED |
| Einsatzgebiet | Industrial Ethernet |
| Mantel-Farbe | grau |
| (Halogenfrei) | Ja |
| Kategorie | 6A (TIA) |
| Schirmkontaktierung | 360 Schirmbefestigung |
| Steckzyklen | ≥750 |
| Leitermaterial | Kupfer |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Gesamtabschirmung | >65 % |
| Kabelkonstruktion | 4x2 |
| Ölbeständig | Nein |
| Mantelmaterial | LSZH |
| Außendurchmesser des Kabels | 6,2 mm |
| Ozon beständig | Nein |
| Chemisch beständig | Nein |
| Temperaturbereich (Installation) | 0 – 50 C |
| Temperaturbereich (Betrieb) | -25 – 60 C |
| NVP-Wert | 0% |
| Leiterwiderstand DC | 165 Ω/km |
| Impedanz | 100 ±15 Ω |
| Schleifenwiderstand | 330 Ω/km |
| Strombelastbarkeit | max. 1 A |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Übertragung | 10Gbit |
| Bandbreite | 500MHz |
General data
Mechanical characteristics
Cable construction
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED grau 10m
Kabelaufbau
Cable sheath
Kabelmantel
Umgebungsbedingungen
Electrical characteristics
Elektrische Eigenschaften
Übertragungstechnische Eigenschaften
DATENBLATT
RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED grau 10m
Standards, approvals, certifications
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
