DATENBLATT
RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26 schwarz
10m

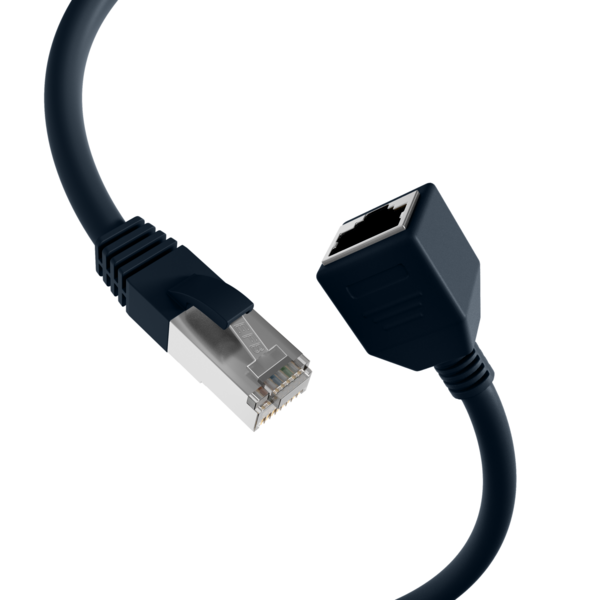

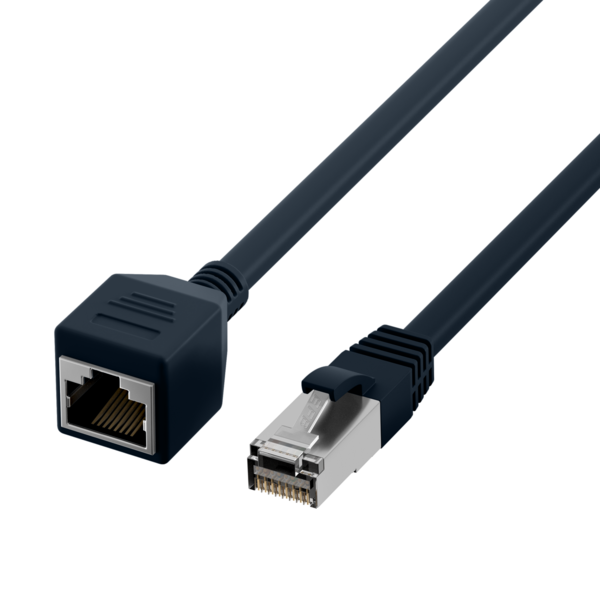

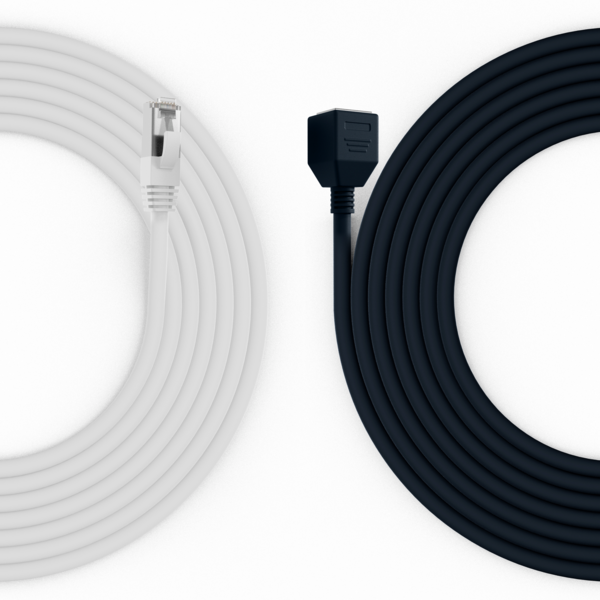

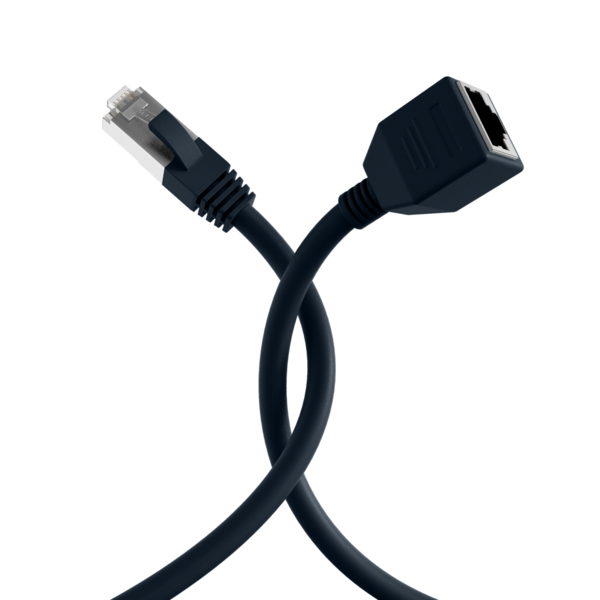

RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26
Die Cat.6A (TIA) Patchkabelverlängerung hat vergoldete Kontakte und ermöglicht als Übertragungsstandard 2,5Gbit,
5Gbit und 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
DATENBLATT
RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26 schwarz
10m
• Besitzt vergoldete Kontakte
Der Mantel der geschirmten Patchkabelverlängerung besteht aus halogenfreiem LSZH Material und besitzt einen
Längenaufdruck auf der Tülle. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach
Die Belegung der RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Die Patchkabelverlängerung verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Anwendungen in
der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist 500 MHz.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| Längenaufdruck | Ja |
| AWG-Querschnitt | 26/7 |
| Ausführung | Geschirmt |
| Mantel-Farbe | schwarz |
| Kabeltyp | S/FTP |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Biegeradius | >25 |
| Belegung | nach TIA/EIA 568B |
| Kontakte | Vergoldet µ" Vergoldet |
| Knickschutztülle | angespritzt |
| Einsatzgebiet | Industrial Ethernet |
| Kategorie | 6A (TIA) |
| Steckertyp | RJ45 Standard |
| Farbe der Knickschutztülle | schwarz |
| Schirmkontaktierung | Punktueller Schirmkontakt |
| Steckzyklen | ≥750 |
| Leitermaterial | Kupfer |
| Rohkabel | Cat.6A |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Kabelkonstruktion | 4x2 |
| Ölbeständig | Nein |
| Mantelmaterial | LSZH |
| Außendurchmesser des Kabels | 6,2 mm |
| Ozon beständig | Nein |
| Chemisch beständig | Nein |
| Temperaturbereich (Betrieb) | -15 – 60 C |
| Temperaturbereich (Lagerung) | -20 – 75 C |
| Isolationswiderstand | 10 MΩ |
| Impedanz | 100 |
| Kontaktwiderstand | 30 mΩ |
| Strombelastbarkeit | max. 1 A |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Übertragung | 10Gbit |
| Bandbreite | 500MHz |
General data
Mechanical characteristics
Cable construction
DATENBLATT
RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26 schwarz
10m
Kabelaufbau
Cable sheath
Kabelmantel
Cat.6A Patchcord SUPERFLEX S/FTP
Kabelaufdruck
Umgebungsbedingungen
Electrical characteristics
Elektrische Eigenschaften
Übertragungstechnische Eigenschaften
DATENBLATT
RJ45 Patchkabelverl. Cat.6A S/FTP LSZH AWG26 schwarz
10m
Standards, approvals, certifications
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
