DATENBLATT

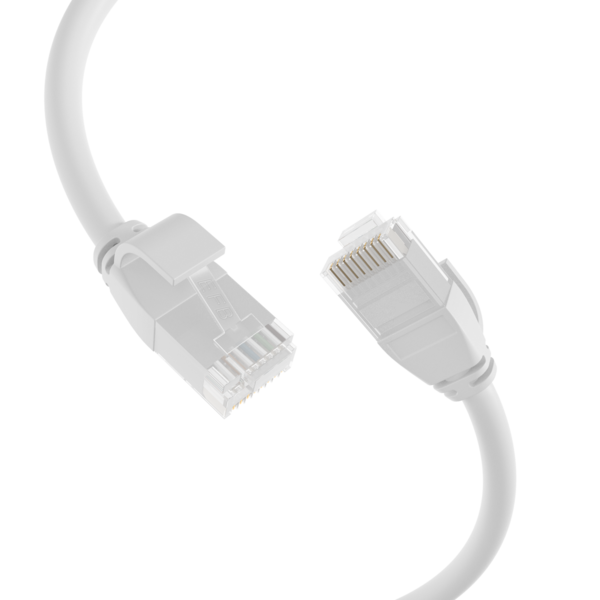

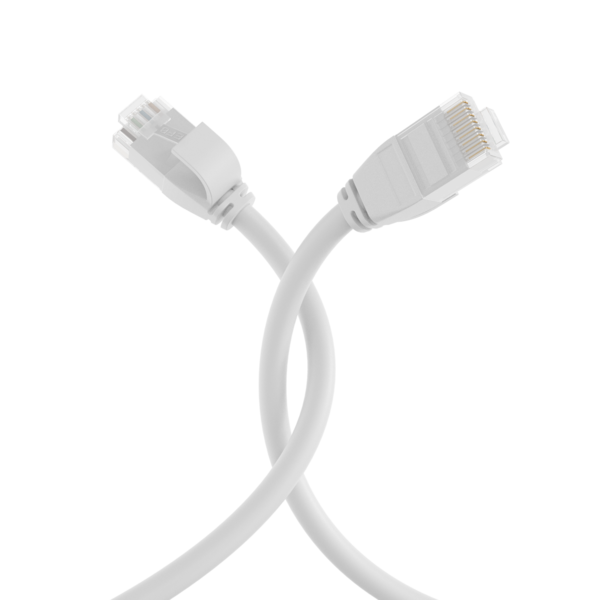

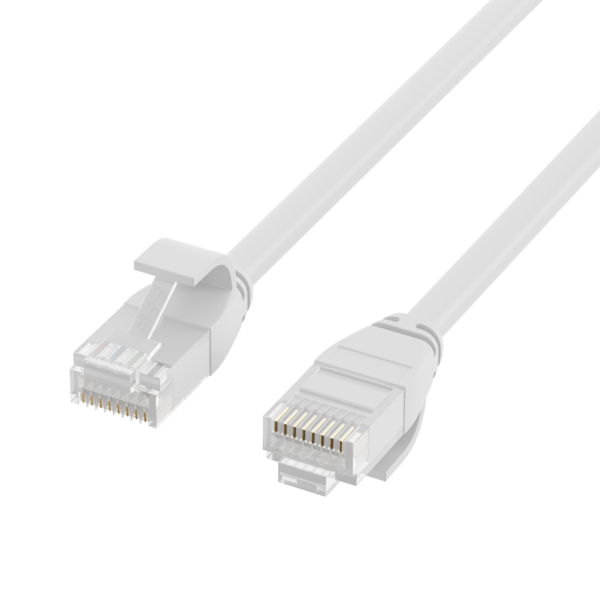

RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex weiß
1m
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/UTP Kabel mit AWG30/7
• Mantelmaterial aus halogenfreiem TPE/LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
DATENBLATT
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex weiß
1m
• Besitzt vergoldete Kontakte
Der Mantel des Patchkabels besteht aus halogenfreiem TPE/LSZH Material. Darüber hinaus bietet das Kabel die Option
Die Belegung der besonders kurzen RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Geeignet für den erweiterten
Temperaturbereich -20 – 75 C.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Anwendungen in der
strukturierten Gebäudeverkabelung. Der Frequenzbereich beträgt 500 MHz.
| Bezeichnung | Wert |
|---|
| Geeignet für Schutzart (IP) | IP20 |
| AWG-Querschnitt | 30/7 |
| Ausführung flammwidrig | Ja |
| Längenaufdruck | Nein |
| Ausführung | ungeschirmt |
| Steckertyp | RJ45 kurze Ausführung |
| Pinbelegung | 1:1 |
| Rasthebelschutz | Ja |
| Belegung | nach TIA/EIA 568B |
| Farbe der Knickschutztülle | weiß |
| Kabeltyp | U/UTP |
| Kontakte | Vergoldet µ" Vergoldet |
| Knickschutztülle | angespritzt |
| Biegeradius | >15 mm |
| Einsatzgebiet | Industrial Ethernet |
| Mantel-Farbe | weiß |
| (Halogenfrei) | Ja |
| Kategorie | 6A (TIA) |
| Schirmkontaktierung | Nein |
| Steckzyklen | ≥750 |
| Leitermaterial | Kupfer |
| Steckverbindertyp Anschluss 2 | RJ45 8(8) |
| Steckverbindertyp Anschluss 1 | RJ45 8(8) |
| Kabelkonstruktion | 4x2 |
| Raucharm | Ja |
| Ölbeständig | Nein |
| Silikonfrei | Ja |
| Mantelmaterial | TPE/LSZH |
| Ozon beständig | Nein |
| Chemisch beständig | Nein |
| Außendurchmesser des Kabels | 3,6 mm |
| Temperaturbereich | -20 – 75 C |
| Schleifenwiderstand | 752 Ω/km |
| Impedanz | 100 ±15 Ω |
| Leiterwiderstand DC | 376 Ω/km |
| Widerstandsunsymmetrie | <4% |
| Kontaktwiderstand | < 20 mΩ |
| Strombelastbarkeit | max. 1 A |
| NVP-Wert | 76 % |
| Isolationswiderstand | 100 MΩ |
| Betriebs-/Bemessungsspannung | max. 50 V DC |
| Übertragung | 10Gbit |
| Bandbreite | 500MHz |
General data
Mechanical characteristics
Cable construction
DATENBLATT
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex weiß
1m
Kabelaufbau
Cable sheath
Kabelmantel
Cat.6 UTP AWG24 stranded x 4pairs cable
Kabelaufdruck
Environmental conditions
Electrical characteristics
DATENBLATT
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm ultraflex weiß
1m
Elektrische Eigenschaften
Übertragungstechnische Eigenschaften
Standards, approvals, certifications
ArtNr. Bezeichnung Länge POE Klasse Längentoleranz
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm
ultraflex weiß 1,5m
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm
ultraflex weiß 2m
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm
ultraflex weiß 3m
RJ45 Patchkabel Cat.6A U/UTP TPE 3,6mm
ultraflex weiß 5m
